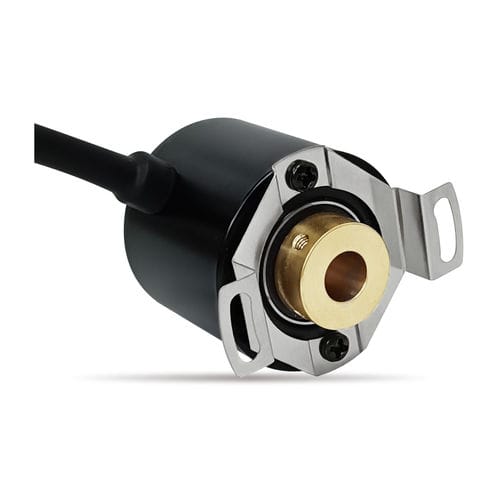

增量旋转编码器 EI36B-F1磁性法兰IP67
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 类型
- 增量
- 所用技术
- 磁性
- 机械特性
- 法兰
- 保护水平
- IP67
- 应用
- 工业
- 分辨率增量式编码器(脉冲/转)
最多: 16,384 unit
最少: 4,096 unit
- 转速
最多: 6,000 rpm
(37,699 rad.min-1)最少: 0 rpm
(0 rad.min-1)- 工艺温度
最多: 85 °C
(185 °F)最少: -40 °C
(-40 °F)
产品介绍
产品概述
EI36B-F1 是一款用于转速与角位置检测的增量式（磁性）编码器，PPR 可配置至 4096（最大 16384）。产品设计满足 IP67 防护等级，配备精密滚珠轴承及弹性法兰安装，适合工业集成使用。
主要特点
一般机械性能
环境性能
一般电气性能
可选特殊规格
技术摘要
EI36B-F1 是一款用于转速与角位置检测的增量式（磁性）编码器，PPR 可配置至 4096（最大 16384）。产品设计满足 IP67 防护等级，配备精密滚珠轴承及弹性法兰安装，适合工业集成使用。
主要特点
- 磁性增量编码器，适用作转速传感器
- PPR 可配置至 4096（标准 4096，最大 16384）
- 防护等级：IP67
- 内置一对精密滚珠轴承
- 弹性法兰安装
一般机械性能
- 防护等级：IP67
- 运行扭矩：≤1 mN·m
- 最大转速：6000 rpm
- 预期寿命：100,000,000 次操作
- 质量：约 115 g
- 外壳材料：铝合金
- 轴材料：黄铜
环境性能
- 工作温度范围：-40°C ～ +85°C
- 存储温度范围：-40°C ～ +85°C
一般电气性能
- 标准型号示例：EI36B-F1-W4096-P
- 工作电压：5–30 V
- 输出形式：推挽输出（可选：差分、集电极开路）
- 输出高电平：2.9–5 V
- 输出低电平：≤0.4 V
- 输出脉冲数：4096 ppr（最大 16384）
- 信号延时：≤10 μs
- 工作电流：≤30 mA
- 绝缘电阻：≥1000 MΩ（500 V D.C.）
- 介质耐压：1 min（500 V A.C.）
可选特殊规格
- 轴定制：轴长、轴径或轴上特殊加工（开槽、铣平面、打孔等）
- 特殊输出：差分信号、集电极开路
- 其他输出选项：模拟信号、总线接口
技术摘要
- 型号：EI36B-F1
- 类型：增量式磁性编码器
- PPR：最高 4096（标准 4096）
- 防护等级：IP67
- 供电：5–30 V
- 输出：推挽输出（可选项可用）
- 工作温度：-40°C ～ +85°C
- 最大转速：6000 rpm
- 材质：铝合金外壳，黄铜轴
