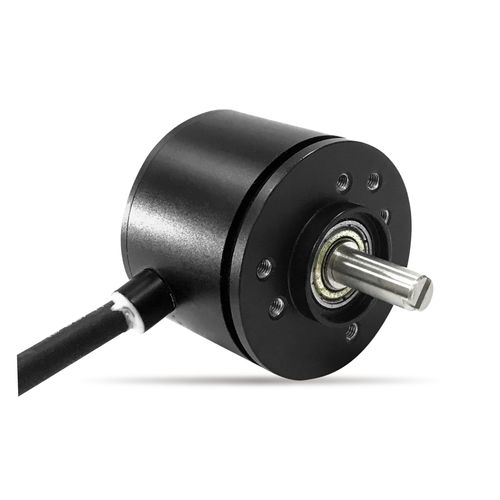

绝对值旋转编码器 EBS40A-S1

磁性14位12位

产品概述
EBS40A-S1 为磁性绝对值单圈编码器，适用于需要高防护等级和长寿命的工业角位移测量场合。

特点

• 磁性单圈绝对值编码器
• 高防护等级（IP67）
• 内含一对精密滚珠轴承
• 数字输出：RS485（Modbus RTU）或 CAN（CANopen）
• 分辨率：标配12位（4096），最高可达14位（16384）

尺寸
提供安装参考尺寸图（详见产品图片）。

一般机械规格
防护等级：IP67
启动力矩：<1 mN·m
预期寿命：>100,000,000
质量：约120 g
外壳材料：阳极氧化铝合金
轴材料：不锈钢

环境规格
工作温度范围：-40℃ 至 +85℃
储存温度范围：-40℃ 至 +85℃
振动：100 m/s²，55 Hz–2000 Hz（EN 60068-2-6）
冲击：1000 m/s²，6 ms（EN 60068-2-27）
ESD 耐受性：接触放电 ±8 kV，空气放电 ±15 kV（EN61000-4-2:2009）
EMS 抗干扰：10 V/m（80 MHz–1 GHz，1 kHz 80% 调幅）（EN61000-4-3）

一般电气规格（RS485）
标准型号：EBS40A-S1-W12485
供电电压：9 V–30 V
空载电流：≤ 70 mA
单圈分辨率：4096（12 位）；最高 16384（14 位）
协议：Modbus RTU（从站）
波特率：1200–115200 bps（默认 9600 bps）
地址：1–200（可设，默认 1）
绝缘电阻：>1000 MΩ（500 V DC）
介质耐压：1 分钟（500 V AC）

一般电气规格（CAN）
标准型号：EBS40A-S1-W12CAN
供电电压：10 V–30 V
工作电流：< 80 mA
单圈分辨率：4096（12 位）；最高 16384（14 位）
独立线性公差：±0.3%
重复精度：±1 LSB（与安装精度相关）
协议：CANopen
绝缘电阻：>1000 MΩ（500 V DC）
介质耐压：1 分钟（500 V AC）

特殊可选规格
特殊轴：可按要求定制轴长/轴径或对轴进行特殊加工（开槽、铣平、钻孔等）
可定制协议：可根据客户要求提供协议定制

特性 / 技术规格

• 型号：EBS40A-S1
• 输出：RS485（Modbus RTU）或 CAN（CANopen）
• 单圈分辨率：12–14 位（4096–16384）
• 工作电压：RS485 9–30 V；CAN 10–30 V
• 电流消耗：RS485 ≤70 mA；CAN <80 mA
• 防护等级：IP67
• 外壳：阳极氧化铝合金；轴：不锈钢
• 工作温度：-40℃ 至 +85℃
• 寿命：>100,000,000 转
