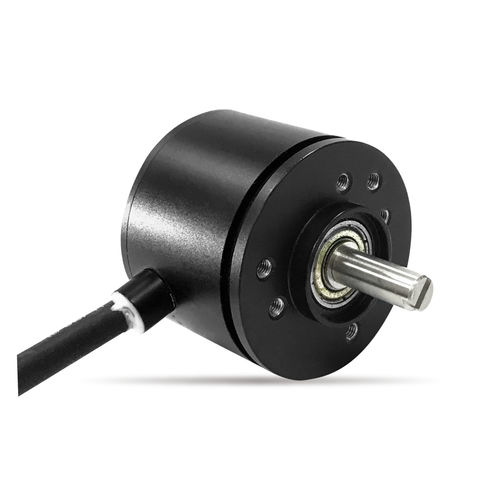

绝对值旋转编码器 EAS40A-S1

磁性12位单圈

产品
EAS40A-S1 绝对值单圈磁性编码器，适用于工业运动控制的精确位置反馈。

主要特性

• 磁性测量技术，SSI 差分输出（TTL，二进制）
• 单圈分辨率：4096（12 位）
• 防护等级 IP67；启动力矩 <1 mN·m
• 兼容螺钉与伺服安装；含一对精密滚珠轴承
• 外壳：阳极氧化铝合金；轴：不锈钢；质量约 120 g

一般机械性能
防护等级：IP67
启动力矩：<1 mN·m
预期寿命：>100,000,000 转
质量：约 120 g
外壳材料：阳极氧化铝合金
轴材料：不锈钢

环境性能
工作温度范围：-40℃～+85℃
储存温度范围：-40℃～+85℃
振动：100 m/s²，55Hz~2000Hz（EN 60068-2-6）
冲击：1000 m/s²，6 ms（EN 60068-2-27）
ESD 耐受性：接触放电 ±8KV，空气放电 ±15KV（EN61000-4-2:2009）
EMS 耐受性：10 V/m（80MHz～1GHz，1 kHz 80% 调幅）（EN61000-4-3:2006+A1:2010）

一般电气性能
标准型号：EAS40A-S1-W12A
工作电压：9V–30V
工作电流（空载）：≤80 mA
单圈分辨率：4096（12 Bit）
接口：SSI 差分信号
编码规则：二进制
信号电平：TTL
更新时间：10 μs
绝缘电阻：>1000 MΩ（500 V DC）
介质强度：1 分钟（500 V AC）

可选特殊规格
定制轴选项：特殊轴长、特殊轴径或轴部特殊加工（如开槽、铣平、钻孔等）。

技术摘要

• 型号：EAS40A-S1（标准型号：EAS40A-S1-W12A）
• 类型：绝对值单圈磁性编码器
• 输出：SSI 差分（TTL，二进制）
• 分辨率：4096（12 Bit）
• 防护等级：IP67
• 电源：9V–30V；空载电流 ≤80 mA
• 工作温度：-40℃～+85℃
• 质量：≈120 g
