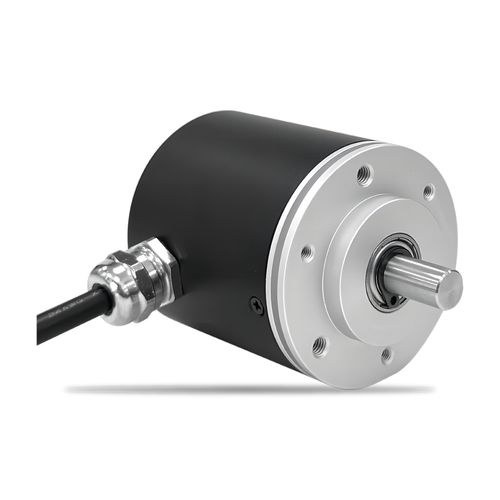

绝对值旋转编码器 EAM50A磁性12位14位
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 类型
- 绝对
- 所用技术
- 磁性
- 绝对编码器解析度
- 12位, 14位
- 机械特性
- 多圈
- 输出信号
- 数字, SSI
- 材质
- 铝制, 不锈钢
- 保护水平
- 磁性屏蔽, IP65
- 分辨率增量式编码器(脉冲/转)
最多: 16,384 unit
最少: 4,096 unit
- 轴直径
8 mm
(0.31 in)- 工艺温度
最多: 85 °C
(185 °F)最少: -25 °C
(-13 °F)
产品介绍
概述
主要特性
尺寸
提供尺寸图（文件示例：尺寸图_SENTOP_EAM50A.jpg）。
机械规格
环境规格
电气规格
可选项
- 型号：EAM50A
- 类型：带SSI差分输出的绝对值多圈磁性编码器
主要特性
- 磁性检测技术
- 多圈能力：4096圈（12位）
- 单圈分辨率可选最高至16384（14位）
- 防护等级：IP65
- 输出：SSI差分（TTL电平）
- 含一对精密滚珠轴承
- 针对抗磁干扰设计
尺寸
提供尺寸图（文件示例：尺寸图_SENTOP_EAM50A.jpg）。
机械规格
- 防护等级：IP65
- 启动力矩：≤1 mN·m
- 预期寿命：>100,000,000 次
- 质量：约150 g
- 外壳：阳极氧化铝合金
- 轴：不锈钢，轴径 φ8，前端铣平
- 轴承载荷：≤30 N
环境规格
- 工作温度：-25℃～+85℃
- 存储温度：-25℃～+85℃
- 振动：100 m/s²，55 Hz–2000 Hz (EN 60068-2-6)
- 冲击：500 m/s²，13 ms (EN 60068-2-27)
- 静电防护：接触放电 ±8 kV，空气放电 ±15 kV (EN61000-4-2)
- 电磁抗扰度：100 V/m (80 MHz–1 GHz) (EN61000-4-3)
电气规格
- 标准型号：EAM50A-S2-W1212BA
- 工作电压：9–30 V
- 电流消耗：<80 mA
- 单圈分辨率：4096（12位），可选最高16384（14位）
- 多圈分辨率：4096（12位）
- 接口：SSI差分；码制：二进制/格雷；信号电平：TTL
- 更新时间：10 μs
- 绝缘电阻：>1000 MΩ（500 V DC）
- 介质耐压：1 min，500 V AC
可选项
- 可按需定制轴的长度、直径或特殊加工（开槽、铣平、打孔等）
