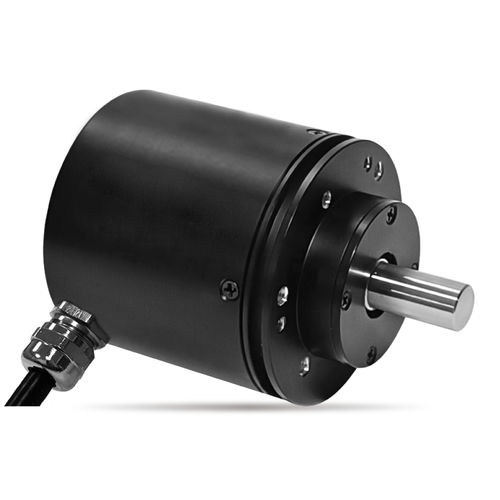

绝对值旋转编码器 EBMD58A磁性12位14位
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 类型
- 绝对
- 所用技术
- 磁性
- 绝对编码器解析度
- 12位, 14位
- 机械特性
- 多圈
- 输出信号
- MODBUS
- 材质
- 铝制, 不锈钢
- 保护水平
- 磁性屏蔽, IP67, IP65
- 应用
- 用于发动机
- 其他特性
- 重型, 用于反馈电机
- 分辨率增量式编码器(脉冲/转)
最多: 16,384 unit
最少: 4,096 unit
- 轴直径
最多: 12 mm
(0.47 in)最少: 6 mm
(0.24 in)- 工艺温度
最多: 105 °C
(221 °F)最少: -30 °C
(-22 °F)
产品介绍
简介
EBMD58A 是一款绝对值多圈磁性编码器，提供最高16384圈（14bit）分辨率，适用于工业螺钉与伺服安装场景。
主要特点
一般机械性能
环境特性
一般电气性能
特殊可选 / 定制
技术规格（概要）
EBMD58A 是一款绝对值多圈磁性编码器，提供最高16384圈（14bit）分辨率，适用于工业螺钉与伺服安装场景。
主要特点
- 绝对值多圈磁性编码器
- 最大圈数：16384（14bit）；单圈分辨率：4096（12bit）
- 高防护等级：外壳 IP67，轴 IP65（轴可选 IP67）
- 内置一对精密滚珠轴承
- 重载型结构，具备抗磁干扰设计
- 安装方式：螺钉安装 & 伺服安装
- 通信协议：Modbus RTU（从站）
一般机械性能
- 防护等级：外壳 IP67；轴 IP65（可选 IP67）
- 启动力矩：≤50 mN·m
- 预期寿命：>100,000,000 次
- 质量：约 360 g
- 外壳材质：铝合金
- 轴材质：不锈钢
- 轴承载：径向 80 N，轴向 40 N
- 轴径选项：φ6 / φ8 / φ10 / φ12
环境特性
- 工作温度：-30℃ ～ +105℃
- 存储温度：-30℃ ～ +105℃
- 振动：100 m/s²，55 Hz～2000 Hz（EN 60068-2-6）
- 冲击：1000 m/s²，6 ms（EN 60068-2-27）
- ESD：接触放电 ±8 kV，空气放电 ±15 kV（EN61000-4-2:2009）
- EMS：100 V/m（80 MHz～1 GHz，1 kHz 80% AM）（EN61000-4-3:2006+A1:2010）
一般电气性能
- 标准型号示例：EBMD58A-S1-W1212B485
- 工作电压：9 V – 30 V
- 无负载电流：单圈 ≤50 mA；多圈 ≤130 mA
- 单圈分辨率：4096（12bit）；最高 16384（14bit）
- 多圈分辨率：4096（12bit）
- 协议：Modbus RTU（从站）
- 波特率：1200～115200 bps（可设），默认 9600 bps
- 地址：1～200（可设），默认 1
- 绝缘电阻：> 1000 MΩ（500 V D.C.）
- 介质耐压：1 min（500 V A.C.）
特殊可选 / 定制
- 特殊轴型：可按要求定制轴长、轴径、轴上特殊加工（开槽、镗扁、钻孔、盲孔等）
- 可定制通信协议：根据客户需求提供
技术规格（概要）
- 型号：EBMD58A
- 类型：绝对值多圈磁性编码器
- 最大圈数/分辨率：16384（14bit）；单圈 4096（12bit）
- 防护：外壳 IP67；轴 IP65（可选 IP67）
- 电源：9–30 V
- 接口：Modbus RTU（从站）
- 轴径：φ6 / φ8 / φ10 / φ12
- 重量：≈360 g
