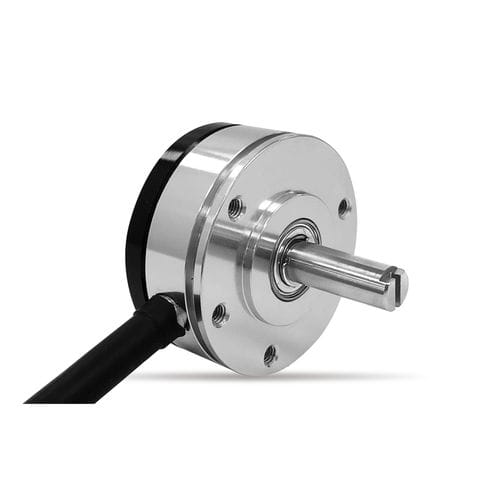

增量旋转编码器 EI35A-C1

磁性数字5Vdc

产品概述
磁性增量编码器，用于转速检测与位置反馈。型号 EI35A-C1，脉冲数（PPR）可配置，最大支持1024 ppr。

特点

• 磁性增量编码器，适用于转速传感
• PPR 可配置：任意值，最高至1024
• 配有一对精密滚珠轴承
• 支持螺钉与伺服安装

标准型号
标准型号：EI35A-C1-W1024-P

机械性能

• 防护等级：IP54
• 运行转矩：<1 mN·m
• 最高转速：6000 rpm
• 寿命：100,000,000 次循环
• 质量：约 60 g
• 外壳材料：阳极氧化铝合金
• 轴材料：不锈钢

环境特性

• 工作温度范围：-40℃～+85℃
• 存储温度范围：-40℃～+85℃

电气性能

• 工作电压：5V–30V
• 输出高电平：>2.8V
• 输出低电平：<0.5V
• 输出形式：推挽输出
• 输出脉冲数：1024 ppr（可配置，最高1024）
• 输出传播延迟：<5 μs
• 空载电流：<20 mA
• 绝缘电阻：>1000 MΩ（500 V.D.C）
• 耐压：1 min（500 V.A.C）

可选特殊规格

• 特殊轴：可定制轴长、轴径或轴上特殊加工（开槽、铣平等）

特性 / 规格汇总

• 型号：EI35A-C1
• 类型：增量型编码器（磁性）
• 输出脉冲数：可配置，最高1024 ppr
• 工作电压：5–30 V
• 防护等级：IP54
• 最高转速：6000 rpm
• 运行转矩：<1 mN·m
• 寿命：100,000,000 次循环
• 质量：约 60 g
• 外壳：阳极氧化铝合金
• 轴：不锈钢
• 输出：推挽，High >2.8V，Low <0.5V
• 传播延迟：<5 μs
• 空载电流：<20 mA
