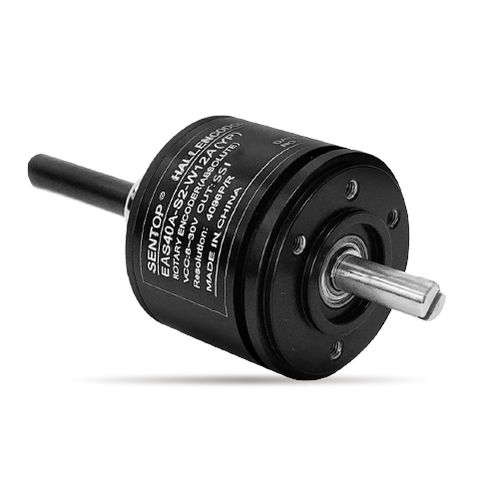

绝对角编码器 EAS40A-S2

磁性12位单圈

产品简介
EAS40A-S2 为磁性绝对值单圈编码器。高防护等级磁性绝对编码器，具备SSI差分输出与TTL电平，适用于螺钉与伺服安装场合，满足紧凑且密封的角度测量需求。

特点

• 磁性绝对值单圈编码器
• 高防护等级：IP67
• 内含一对精密滚珠轴承
• 输出：SSI差分信号（TTL兼容）
• 支持螺钉与伺服安装

一般机械性能
防护等级：IP67
启动力矩：<1 mN·m
预期寿命：>100,000,000 次循环
质量：约 120 g
外壳材料：阳极氧化铝合金
轴材料：不锈钢

环境特性
工作温度范围：-40℃ ～ +85℃
存储温度范围：-40℃ ～ +85℃
振动：100 m/s², 55Hz ～ 2000Hz (EN 60068-2-6)
冲击：1000 m/s², 6 ms (EN 60068-2-27)
ESD 抗扰度：接触放电 ±8 kV，空气放电 ±15 kV (EN61000-4-2:2009)
EMS 抗扰度：10 V/m (80MHz ～ 1GHz, 1 kHz 80% 调幅) (EN61000-4-3:2006+A1:2010)

一般电气性能
标准型号：EAS40A-S2-W12A
工作电压：9 V - 30 V
工作电流（无负载）：≤ 80 mA
分辨率：4096 (12 Bit)
接口：SSI 差分信号
码制：二进制
信号电平：TTL
更新速度：10 μs
绝缘电阻：> 1000 MΩ (500 V D.C.)
介质耐压：1 min (500 V A.C.)

特殊可选规格
特殊轴型：可按客户要求定制轴长、轴径或轴上特殊加工（如开槽、铣平、钻孔等）。

特征 / 技术规格要点

• 型号：EAS40A-S2（标准变体：EAS40A-S2-W12A）
• 类型：绝对值单圈磁性编码器
• 输出：SSI 差分（TTL 电平，二进制）
• 分辨率：12 bit (4096)
• 电源：9–30 V
• 工作电流：≤80 mA（无负载）
• 防护等级：IP67
• 工作温度范围：-40℃ 至 +85℃
• 机械寿命：>100,000,000 次循环
• 重量：约 120 g
