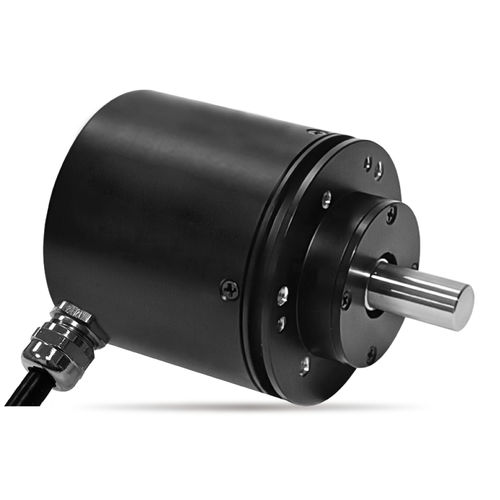

绝对值旋转编码器 EAMD58A磁性14位12位
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 类型
- 绝对
- 所用技术
- 磁性
- 绝对编码器解析度
- 14位, 12位
- 机械特性
- 多圈
- 输出信号
- SSI
- 保护水平
- IP67, 磁性屏蔽
- 应用
- 工业
- 其他特性
- 重型
- 分辨率增量式编码器(脉冲/转)
最少: 4,096 unit
最多: 16,384 unit
- 轴直径
6 mm, 8 mm, 10 mm, 12 mm
(0.24 in, 0.31 in, 0.39 in, 0.47 in)- 工艺温度
最少: -25 °C
(-13 °F)最多: 85 °C
(185 °F)
产品介绍
产品
EAMD58A — 绝对值多圈磁性编码器
特点
一般机械性能
环境特性
一般电气性能
特殊可选规格
特性 / 规格技术参数
EAMD58A — 绝对值多圈磁性编码器
特点
- 磁性绝对值多圈编码器
- 最大圈数：16384 (14 bit)
- 防护等级：外壳 IP67
- 内含一对精密滚珠轴承
- 适用于重载应用
- 抗磁干扰设计
- 支持螺钉式与伺服安装
一般机械性能
- 防护等级：IP67
- 启动力矩：<50 mN·m
- 预期寿命：>100,000,000 转
- 质量：约 360 g
- 外壳材料：铝合金
- 轴材料：不锈钢
- 轴承载荷：径向 80 N，轴向 40 N
- 轴径选项：φ6 / φ8 / φ10 / φ12
环境特性
- 工作温度范围：-25℃ ～ +85℃
- 储存温度范围：-25℃ ～ +85℃
- 振动：100 m/s², 55 Hz ~ 2000 Hz (EN 60068-2-6)
- 冲击：100 m/s², 6 ms (EN 60068-2-27)
- ESD 耐受性：接触放电 ±8 kV，空气放电 ±15 kV (EN61000-4-2:2009)
- EMS 耐受性：100 V/m (80 MHz ~ 1 GHz，1 kHz 80% 调幅) (EN61000-4-3:2006+A1:2010)
一般电气性能
- 标准型号：EAMD58A-S1-W1212BA
- 工作电压：9 V - 30 V
- 空载电流：单圈 ≤70 mA，多圈 ≤130 mA
- 单圈分辨率：4096 (12 bit)；最高 16384 (14 bit)
- 多圈分辨率：4096 (12 bit)
- 接口：SSI 差分信号
- 编码方式：二进制 / 格雷码
- 信号电平：TTL
- 更新时间：10 μs
- 绝缘电阻：>1000 MΩ (500 V D.C.)
- 介质耐压：1 min (500 V A.C.)
特殊可选规格
- 特殊轴：可定制轴长、特殊轴径、轴上特殊加工（开槽、铣平等）或盲孔
特性 / 规格技术参数
- 型号：EAMD58A
- 类型：绝对值多圈磁性编码器
- 最大圈数：16384 (14 bit)
- 防护等级：IP67
- 工作温度：-25℃ ～ +85℃
- 供电：9 V - 30 V
- 接口：SSI 差分，TTL 电平
- 重量：约 360 g
- 轴径选项：φ6 / φ8 / φ10 / φ12；不锈钢；径向 80 N / 轴向 40 N
