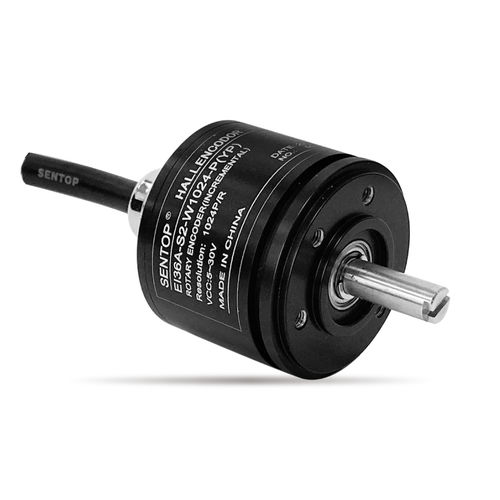

增量旋转编码器 EI36A

磁性实心轴数字输出式

产品概述
增量式磁性编码器 EI36A，适用于工业环境中的角度位置与转速检测。

主要特点

• 磁性增量编码器，用于速度/位置检测
• 分辨率可配置，最高可达4096 PPR
• 防护等级 IP67
• 内含一对精密滚珠轴承
• 支持螺钉及伺服安装

尺寸
EI36A 的尺寸图可在产品页面查看。

一般机械规格
防护等级：IP67
工作转矩：<1 mN·m
最高转速：6000 rpm
使用寿命：100,000,000 转
质量：约 100 g
外壳材料：阳极氧化铝合金
轴材料：不锈钢

环境规格
工作温度范围：-40℃～+85℃
存储温度范围：-40℃～+85℃

一般电气规格
标准型号示例：EI36A-S2-W4096-P
工作电压：5 V – 30 V
输出高电平：>2.9 V
输出低电平：<0.4 V
输出形式：推挽输出
输出脉冲数：4096 PPR（可配置）
输出传播延时：<10 µs
空载电流：<30 mA
绝缘电阻：>1000 MΩ（500 V D.C.）
介质耐压：500 V A.C. 1 分钟

特殊可选项
可按需定制特殊轴长、轴径或轴上特殊加工（开槽、铣平、打孔等）。
可提供差分输出版本。

技术规格

• 型号：EI36A（例：EI36A-S2-W4096-P）
• 编码器类型：增量式磁性编码器
• 分辨率：最高 4096 PPR（可配置）
• 工作电压：5 V – 30 V
• 输出：推挽；HIGH >2.9 V；LOW <0.4 V
• 传播延时：<10 µs
• 空载电流：<30 mA
• 防护等级：IP67
• 最高转速：6000 rpm
• 工作转矩：<1 mN·m
• 寿命：1e8 转
• 质量：约 100 g
• 外壳：阳极氧化铝合金；轴：不锈钢
• 工作/存储温度：-40℃～+85℃
• 绝缘电阻：>1000 MΩ（500 V D.C.）；介质耐压：500 V A.C. 1 分钟
• 可选项：轴的特殊加工、差分输出等
