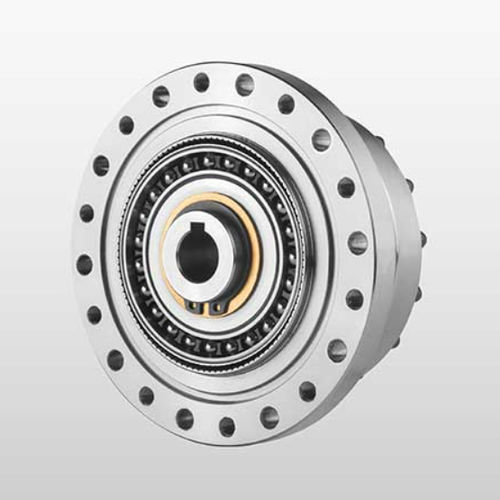

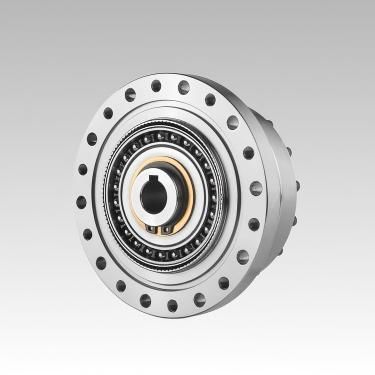

谐波伺服减速机 NCGS-U-II同轴同心5-10Nm
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 类型
- 谐波
- 轴位置
- 同轴, 同心
- 扭矩
- 200-500Nm, 100-200Nm, 50-100Nm, 20-50Nm, 10-20Nm, 5-10Nm
- 安装类型
- 法兰安装
- 层数
- 单级
- 性能
- 间隙限定式, 高精度, 高效率, 静音, 高电容
- 应用
- 药品, 用于纺织品, 用于机床, 用于机器人, 用于包装机, 用于印刷机, 用于医疗设备
- 旋转速度
最多: 8,500 rpm
(53,407.0751 rad.min-1)最少: 3,000 rpm
(18,849.5559 rad.min-1)- 类
0.01 °
- 削减比率
最多: 160 unit
最少: 50 unit
- 重量
最多: 5 kg
(11.02 lb)最少: 0.52 kg
(1.15 lb)
产品介绍
产品概述基本数据订购说明主要特点高精度：在两个 180° 对称位置上同时啮合多个齿，减少了螺距误差的影响，实现了极高的位置和旋转精度。 大传动比：单级应变波传动可实现 i = 30 - 500 的传动比，且结构简单；同一轴上的三个基本部件可实现高速传动比。 高承载能力：与其他传动形式相比，齿面接触和多齿同时啮合使单位面积载荷更低，承载能力更高。 体积小、重量轻：与普通齿轮装置相比，体积和重量可大大减小，实现小型化。 传动效率高、使用寿命长。 传动平稳、噪音低、无冲击。
产品代码和选项说明齿轮箱技术规格NCGS-14-00-U-II
头：齿轮比 | 2000 r/min 输入时的额定转速 (Nm) | 启动/停止时的最大允许扭矩 (Nm)启动/停止时的允许扭矩（牛顿米） | 最大平均允许负载扭矩（牛顿米平均允许负载扭矩（牛顿米） | 最大瞬间允许扭矩（牛顿米瞬时允许扭矩（牛米） | 最大允许输入转速（转/分钟允许输入转速（转/分） | 允许平均输入转速（转/分） | 启动扭矩（牛顿米） | 反向间隙（弧秒） | 使用寿命（小时） | 重量（千克）
50 | 7.0 | 23 | 9 | 46 | 8500 | 3500 | 4.5 | ±20 | 10000 | 0.52
80 | 10 | 30 | 14 | 58 | 8500 | 3500 | 4.5 | ±20 | 15000 | 0.52
100 | 10 | 36 | 14 | 58 | 8500 | 3500 | 4.5 | ±20 | 15000 | 0.52
NCGS-17-00-U-II
50 | 21 | 44 | 34 | 91 | 7300 | 3500 | 6.7 | ±20 | 10000 | 0.68
80 | 29 | 56 | 35 | 109 | 7300 | 3500 | 4.4 | ±20 | 15000 | 0.68
100 | 31 | 70 | 51 | 109 | 7300 | 3500 | 3.7 | ±20 | 15000 | 0.68
120 | 31 | 70 | 51 | 109 | 7300 | 3500 | 3.4 | ±20 | 15000 | 0.68
NCGS-20-00-U-II
50 | 33 | 73 | 44 | 127 | 6500 | 3500 | 8.6 | ±20 | 10000 | 0.98
80 | 44 | 96 | 61 | 165 | 6500 | 3500 | 5.4 | ±20 | 15000 | 0.98
100 | 52 | 107 | 64 | 191 | 6500 | 3500 | 4.7 | ±20 | 15000 | 0.98
120 | 52 | 113 | 64 | 191 | 6500 | 3500 | 4.2 | ±20 | 15000 | 0.98
160 | 52 | 120 | 64 | 191 | 6500 | 3500 | 3.6 | ±20 | 15000 | 0.98
NCGS-25-00-U-II
50 | 51 | 127 | 72 | 242 | 5600 | 3500 | 17 | ±20 | 10000 | 1.5
80 | 82 | 178 | 113 | 332 | 5600 | 3500 | 10 | ±20 | 15000 | 1.5
100 | 87 | 204 | 140 | 369 | 5600 | 3500 | 8.8 | ±20 | 15000 | 1.5
120 | 87 | 217 | 140 | 395 | 5600 | 3500 | 8.0 | ±20 | 15000 | 1.5
160 | 87 | 229 | 140 | 408 | 5600 | 3500 | 6.9 | ±20 | 15000 | 1.5
NCGS-32-00-U-II
50 | 99 | 281 | 140 | 497 | 4800 | 3500 | 34 | ±20 | 10000 | 3.2
80 | 153 | 395 | 217 | 738 | 4800 | 3500 | 21 | ±20 | 15000 | 3.2
100 | 178 | 433 | 281 | 841 | 4800 | 3500 | 20 | ±20 | 15000 | 3.2
120 | 178 | 459 | 281 | 842 | 4800 | 3500 | 17 | ±20 | 15000 | 3.2
160 | 178 | 484 | 281 | 842 | 4800 | 3500 | 15 | ±20 | 15000 | 3.2
NCGS-40-00-U-II
50 | 178 | 523 | 255 | 892 | 4000 | 3000 | 61 | ±20 | 10000 | 5.0
80 | 268 | 675 | 369 | 1270 | 4000 | 3000 | 39 | ±20 | 15000 | 5.0
100 | 345 | 738 | 484 | 1400 | 4000 | 3000 | 34 | ±20 | 15000 | 5.0
120 | 382 | 802 | 586 | 1510 | 4000 | 3000 | 31 | ±20 | 15000 | 5.0
160 | 382 | 841 | 586 | 1510 | 4000 | 3000 | 26 | ±20 | 15000 | 5.0
安装方法特性/技术参数 产品系列：NCGS-U-II（NCGS 系列） 可用型号：14、17、20、25、32、40 可选减速比：30、50、80、100、120、160（取决于型号） 间隙：通常为 ±20 弧秒或更佳 全系列的额定输出扭矩范围：例如，典型值为 10000-15000 小时） 重量因型号而异（例如：NCGS-14 为 0.52 千克，NCGS-40 高达 ~5 千克） 挠性渐开线选项：形状为 L（帽型）或 C（杯型），长度为 S（标准）或 D（短） 高扭矩选项：后缀 G；特殊三波发生器结构：后缀 T 波发生器类型：C = 组件型，U = 组合型 定制项目代码：E001
---
