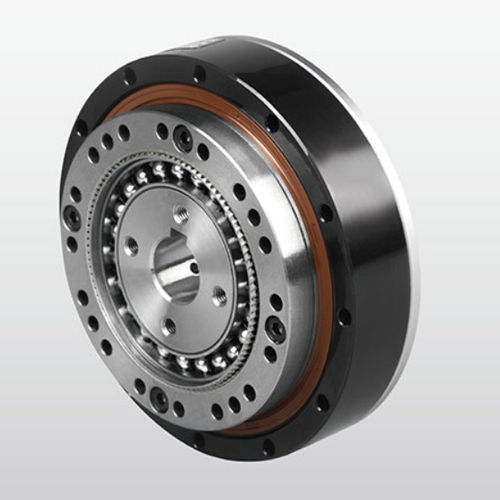

谐波减速机 NLGS-U-I同轴1-5Nm5-10Nm
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 类型
- 谐波
- 轴位置
- 同轴
- 扭矩
- 200-500Nm, 100-200Nm, 50-100Nm, 20-50Nm, 10-20Nm, 5-10Nm, 1-5Nm
- 安装类型
- 法兰安装
- 构造特性
- 紧凑型
- 层数
- 单级
- 性能
- 高精度, 静音, 高效率, 间隙限定式, 高电容
- 应用
- 用于纺织品, 用于机器人, 药品, 用于包装机, 用于焊接机器, 用于印刷机, 用于机床, 医疗设备用, 用于汽车
- 其他特性
- 定制
- 旋转速度
最少: 3,500 rpm
(21,991.1486 rad.min-1)最多: 8,500 rpm
(53,407.0751 rad.min-1)- 类
0.01 °
- 削减比率
最少: 30 unit
最多: 160 unit
- 重量
最少: 0.27 kg
(0.6 lb)最多: 10 kg
(22.05 lb)
产品介绍
产品概述可选型号：11、14、17、20、25、32、40 减速比：30、50、80、100、120、160（典型可用减速比） 间隙：≤20 弧秒（典型值） 额定输出扭矩范围：2.2 - 382 牛米（因型号和减速比而异） 订购说明（代码明细）① 型号名称：NLGS（也称 NCGS、NCGD、NLGD、NLGST） ②规格代码：尺寸代码，如 11、14、17、20、25、32、40 ③减速比：30、50、80、100、120、160 等 ④结构代码：(图纸/规格书中使用的具体结构代码） ⑤ 波形发生器类型：C = 组件类型，U = 组合类型 ⑥定制规格：E001 表示项目/自定义代码 附加标记：生产位置代码（如 N），挠性板形状 L = 顶帽，C = 杯形；挠性板长度 S = 标准，D = 短管；高扭矩设计 G = 高扭矩设计（空白 = 标准）；特殊结构 T = 三波发生器结构 。
主要特点高精度：两个 180° 对称位置上的多个齿啮合，可最大限度地减少螺距误差，提供极高的位置/旋转精度。 大传动比：单级应变波传动比通常为 i = 30-500；结构简单，三个基本部件位于同一轴上，可实现高速传动比。 高承载能力：与传统齿轮相比，啮合齿多，表面接触少，单位面积载荷小，承载能力高。 结构紧凑，重量轻：与普通齿轮装置相比，体积和重量都有所减少，实现了小型化。 传动效率高，使用寿命长。 传动平稳，噪音低，无冲击。
齿轮箱技术规格 - 汇总表（按型号和传动比选取的数值）NLGS-11（所示为牛米单位）NLGS-14NLGS-17NLGS-20NLGS-25NLGS-32NLGS-40/NLG5-40（选配）波发生器/安装细节安装方法（摘要）特性/技术参数 系列/型号：NLGS（所示为 NLGS-U-I 配置） 可用尺寸：11、14、17、20、25、32、40 典型减速比：30、50、80、100、120、160 间隙：通常为 ±20 弧秒（许多配置≤20 弧秒） 额定输出扭矩范围：最小型号为 8500 rpm，最大型号降至 ~4000 rpm） 允许平均输入转速：通常为 3500 rpm（因型号而异） 典型使用寿命：10000-15000 小时，取决于型号和比率 波发生器直径/配合：各种 Ø 值，公差为 H7；每个型号的具体配合如上所列 选项：挠性板形状 (L/C)、挠性板长度 (S/D)、高扭矩设计 (G)、特殊三波发生器结构 (T)、定制项目代码 (E001)
---
