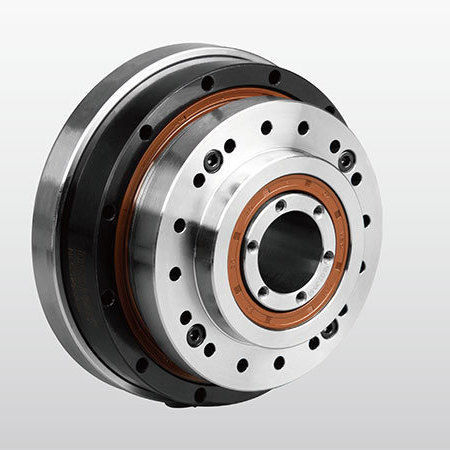

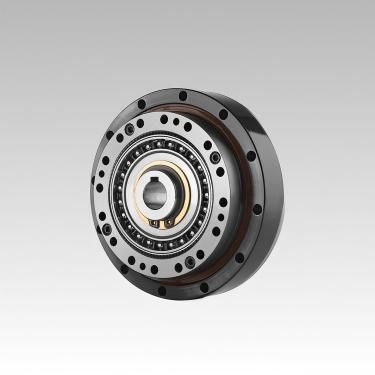

谐波减速机 NLGS-U-III同轴1-5Nm5-10Nm
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 类型
- 谐波
- 轴位置
- 同轴
- 扭矩
- 200-500Nm, 100-200Nm, 50-100Nm, 20-50Nm, 10-20Nm, 5-10Nm, 1-5Nm
- 安装类型
- 法兰安装
- 构造特性
- 紧凑型
- 层数
- 单级
- 性能
- 高精度
- 应用
- 用于纺织品, 用于机器人, 药品, 用于包装机, 用于焊接机器, 用于印刷机, 用于机床, 医疗设备用, 用于汽车
- 旋转速度
最少: 3,000 rpm
(18,849.5559 rad.min-1)最多: 8,500 rpm
(53,407.0751 rad.min-1)- 类
0.01 °
- 削减比率
最少: 30 unit
最多: 500 unit
- 重量
最少: 0.53 kg
(1.17 lb)最多: 7.7 kg
(16.98 lb)
产品介绍
产品概述订购说明主要特点
- 高精度：多齿同时啮合在两个 180° 对称位置上，减少了螺距误差的影响，实现了极高的位置和旋转精度。
- 大传动比：单级应变波传动可达到 i = 30-500，结构简单；同一轴上的三个基本部件实现了高速比。
- 高承载能力：齿面接触和多齿同时啮合降低了单位面积载荷；承载能力高于其他传动形式。
- 体积小、重量轻：与普通齿轮装置相比，体积小、重量轻；适合小型化和轻量化设计。
- 传动效率高、使用寿命长。
- 传动平稳、冲击小、噪音低。
安装方法（摘要）齿轮箱技术规格（选定型号数据）Caractéristiques / Spécifications techniques
- Series：NLGS-U-III （NLGS / NCGS / NCGD / NLGD / NLGST 变体列于系列表中）
- 可用尺寸（规格代码）：11、14、17、20、25、32、40
- 减速比：30、50、80、100、120、160（因尺寸而异）
- 波发生器类型：C（组件）、U（组合）
- 挠性样条曲线形状：L（顶帽型）、C（杯型）
- 挠性样条长度：S（标准），D（短管）
- 高扭矩设计：G 表示高扭矩设计（空白 = 标准）
- 特殊结构：T 表示三波发电机结构
- 不同尺寸的典型最大输入转速：NLGS-11:8500 rpm；NLGS-14:8500 rpm；NLGS-17:7300 rpm；NLGS-20:6500 rpm；NLGS-25:5600 rpm；NLGS-32:4800 rpm；NLGS-40:4000 rpm
- 典型允许平均输入转速：通常为 3500 rpm（不同：NLGS-40 列出 3000 rpm）
---
