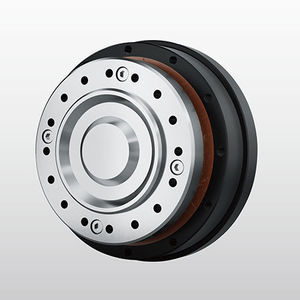

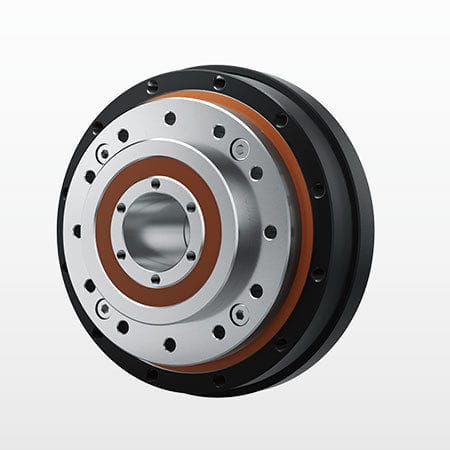

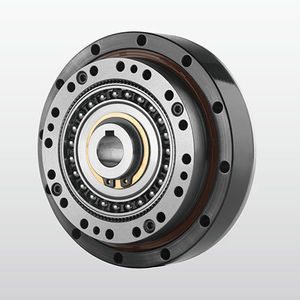

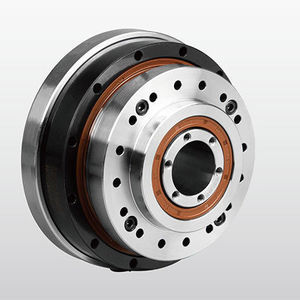

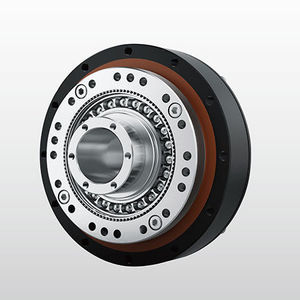

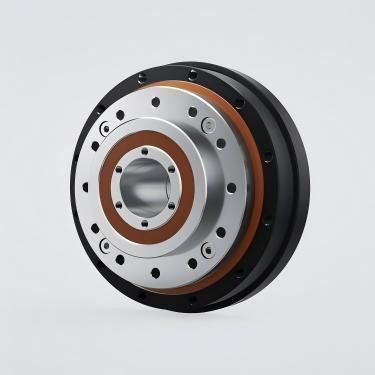

谐波减速机 NLGD-U-III谐波同轴1-5Nm
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 类型
- 谐波
- 轴位置
- 同轴
- 扭矩
- 50-100Nm, 20-50Nm, 10-20Nm, 5-10Nm, 1-5Nm
- 构造特性
- 紧凑型, 微型
- 层数
- 单级
- 性能
- 高精度, 静音, 高效率
- 应用
- 用于纺织品, 用于机器人, 药品, 用于包装机, 用于焊接机器, 用于印刷机, 用于机床, 医疗设备用, 用于汽车
- 旋转速度
最多: 8,500 rpm
(53,407.0751 rad.min-1)最少: 3,500 rpm
(21,991.1486 rad.min-1)- 削减比率
最多: 160 unit
最少: 50 unit
- 重量
最多: 2.7 kg
(5.95 lb)最少: 0.49 kg
(1.08 lb)
产品介绍

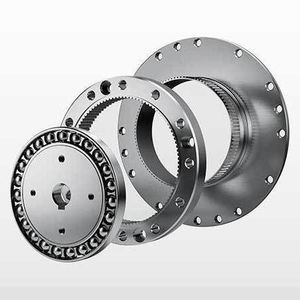

产品名称概述订购说明主要特点高精度：在两个 180° 对称位置同时啮合多个啮合齿，以平均间距误差，实现极高的位置和旋转精度。 大传动比：单级应变波传动可达到 i = 30-500，采用紧凑的三部分同轴结构。 高承载能力：多啮合齿和表面接触降低了单位面积载荷，与许多其他传动形式相比，具有更高的承载能力。 体积小、重量轻：与普通齿轮装置相比，可实现小型化并减轻重量。 传动效率高、使用寿命长、传动平稳、噪音低、冲击小。
齿轮箱技术规格（选定型号表）特性/技术参数 系列：NLGD-U-III 系列 型号：14、17、20、25、32（可提供其他型号） 减速比：50、80、100、120、160（因型号而异） 间隙：≤20 弧秒（典型值） 额定输出扭矩范围：~3.7 至 96 牛米（取决于型号和传动比） 最大允许输入转速：取决于型号（约 4800-8500 转/分钟） 最大允许输入转速：取决于型号（约 4800-8500 转/分钟4800-8500 rpm） 允许的平均输入速度：通常为 3500 rpm 上表中每个型号/比率的启动扭矩以 cNm 为单位 使用寿命：通常为 9000-10000 小时（取决于型号/比率） 重量：取决于型号（示例：NLGD-14 为 0.49 千克，NLGD-32 为 ~2.7 千克）
---
