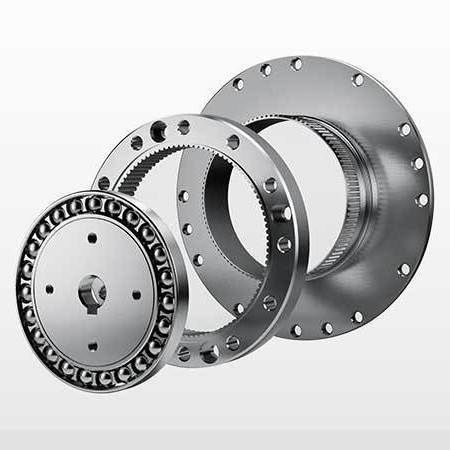

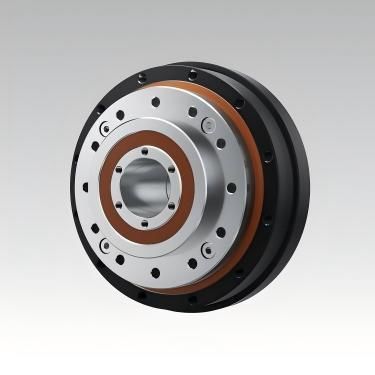

谐波减速机 NLGD-C-Ⅰ同轴1-5Nm5-10Nm
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 类型
- 谐波
- 轴位置
- 同轴
- 扭矩
- 100-200Nm, 50-100Nm, 20-50Nm, 10-20Nm, 5-10Nm, 1-5Nm
- 安装类型
- 法兰安装
- 构造特性
- 紧凑型
- 层数
- 单级
- 性能
- 高精度, 静音, 高效率, 强载荷
- 应用
- 用于纺织品, 用于机器人, 药品, 用于包装机, 用于焊接机器, 用于印刷机, 用于机床, 医疗设备用, 用于汽车
- 旋转速度
最少: 3,000 rpm
(18,849.5559 rad.min-1)最多: 8,500 rpm
(53,407.0751 rad.min-1)- 类
0.01 °
- 削减比率
最少: 50 unit
最多: 160 unit
产品介绍
产品概述型号选项：14、17、20、25、32、40 传动比：50 - 160（示例：30、50、80、100、120、160） 间隙：≤20 弧秒（典型可用值为 ±20 弧秒） 额定输出扭矩： 3.7 - 206 牛米（取决于型号和传动比） 订购说明（代码明细）① 型号名称（系列：NLGS、NCGS、NCGD、NLGD、NLGST 等。 ②规格代码（如 14、17、20、25、32、40） ③减速比（如 30、50、80、100、120、160） ④结构代码（产品的结构变体） ⑤波发生器类型：C = 组件类型，U = 组合类型 ⑥定制规格：E001 是定制应变波形齿轮箱的项目代码 附加说明：生产地点代码 N；挠性斜线形状：L = 顶帽型，C = 杯型；软轴长度：S = 标准，D = 短管；高扭矩设计：G = 高扭矩设计（标准为空）；特殊结构：T = 三波发生器结构 。
主要特点高精度：在两个 180° 对称位置上同时啮合多个齿，可减少螺距误差，实现极高的位置和旋转精度。 大传动比：单级应变波传动可达到 i = 30-500；结构简单，三个基本部件位于同一轴上，可实现高速传动比。 高承载能力：齿面接触和多齿啮合降低了单位面积载荷，与其他传动形式相比提高了承载能力。 结构紧凑、重量轻：与普通齿轮装置相比体积和重量更小，实现了小型化和轻量化设计。 传动效率高、使用寿命长。 传动平稳、噪音低、无冲击。
典型波形发生器/机械接口数据齿轮箱技术表（选定提取行）NCGD-14（示例行）NLGD-17（选定行）NLGD-20（选定行）NLGD-25（选定行）安装方法（摘要）特性/技术参数 系列/型号：NLGD-C-Ⅰ（尺寸 14、17、20、25、32、40） 可提供的减速比：30、50、80、100、120、160（以及表格中的其他） 间隙：通常为 ±20 弧秒（可达到 ≤20 弧秒） 额定输出扭矩范围（系列示例）： 3.7牛米（较小尺寸）至206牛米（较大尺寸），取决于传动比/型号 最大允许输入转速示例：8500转/分（小尺寸）至3000-4000转/分（最大尺寸）（见各型号表格） 允许平均输入转速典型值：3500转/分（小尺寸），大尺寸有所降低 上述技术表格中提供了各型号/比率的启动扭矩和cNm值 波形发生器孔径/接口标准：Ø6、Ø8、Ø11、Ø15、Ø20，带 H7 配合和规定公差值 。
---
