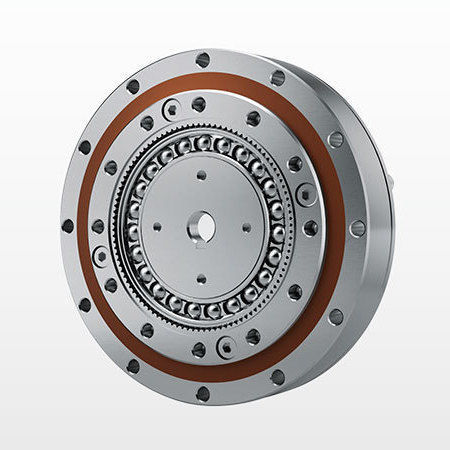

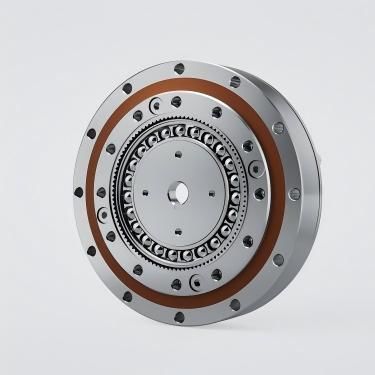

谐波减速机 NLGD-U-I同轴1-5Nm5-10Nm
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 类型
- 谐波
- 轴位置
- 同轴
- 扭矩
- 200-500Nm, 100-200Nm, 50-100Nm, 20-50Nm, 10-20Nm, 5-10Nm, 1-5Nm
- 安装类型
- 法兰安装
- 构造特性
- 紧凑型
- 层数
- 单级
- 性能
- 高精度, 静音, 高效率, 高扭矩, 强载荷
- 应用
- 用于纺织品, 用于机器人, 药品, 用于包装机, 用于焊接机器, 用于印刷机, 用于机床, 医疗设备用, 用于汽车
- 旋转速度
最多: 8,500 rpm
(53,407.0751 rad.min-1)最少: 3,000 rpm
(18,849.5559 rad.min-1)- 类
0.01 rad
- 削减比率
最多: 160 unit
最少: 30 unit
- 重量
最多: 3.09 kg
(6.81 lb)最少: 0.33 kg
(0.73 lb)
产品介绍
产品概述型号尺寸：14、17、20、25、32、40 可用减速比：30、50、80、100、120、160（示例） 间隙：≤20 弧秒（典型值） 额定输出扭矩范围（取决于型号/传动比）： 3.7 - 206 牛米 。
订购说明（代码明细）柔性渐开线/特殊代码主要特点高精度：多齿对称啮合（两个 180° 对称位置），减少节距误差的影响，获得极高的位置和旋转精度。 大传动比：单级应变波传动可实现高传动比（i = 30-500），结构简单；同一轴上的三个基本部件可实现高速传动比。 高承载能力：多齿啮合和表面接触降低了单位面积载荷；承载能力高于许多其他传动形式。 体积小、重量轻：与普通齿轮装置相比，体积和重量更小，适合小型化和轻量化设计。 传动效率高、使用寿命长。 传动平稳、噪音低、冲击小。
齿轮箱技术规格表（选定行）安装方法（摘要）特征/技术参数 可用型号：NLGD 系列（尺寸 14、17、20、25、32、40），带 U-I / U-T / W 变体（波发生器类型和结构代码）。 减速比：典型组合包括 30、50、80、100、120、160。 最大允许输入转速：因型号而异（最小型号范围约为 8500 rpm，较大型号范围为 3000-4800 rpm）。 允许平均输入转速：通常为 3000-3500 rpm，取决于型号。 上表中按型号和传动比提供了典型的启动扭矩和 cNm 值。 典型反向间隙：±20 弧秒或 ≤20 弧秒，取决于型号和设置。 使用寿命：表中显示的典型有效值为 9000-10000 小时（取决于应用和条件）：NLGD-14 ~0.33 kg; NLGD-17 ~0.42 kg; NLGD-20 ~0.52 kg; NLGD-25 ~0.91 kg; NLGD-32 ~1.87 kg; NLGD-40 ~3.09 kg.
---
