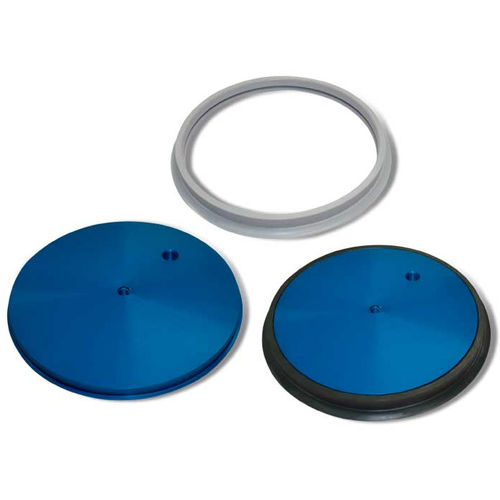

圆形真空吸杯 0122010A

扁平硅胶橡胶

概述
本类目页面汇总真空吸盘系列、材料配方、安装方式与典型工业真空搬运应用。页面包含选型问卷及可下载的技术PDF与CAD资料。

橡胶配方

• 标准配方：天然乳胶 (N)、耐油橡胶 (A)、硅胶 (S)。
• 特殊配方：BENZ（耐氯/耐油，硬度60–75°Sh）、GERANIUM (OF) 海绵、NF 氯丁海绵、EPDM (SB) 超软。

产品组

• 带支撑的吸盘（直径 4–9 mm）：传统杯型，冷装配于镀镍黄铜支架；示例编号：010410、010510…
• 带支撑的吸盘（直径 10–45 mm）：适用于稍大工件，支架为黄铜或阳极氧化铝。
• 大尺寸吸盘（直径 85 mm）：阳极氧化铝支架，带 M8 螺孔以减少吸入空气体积。
• Star 吸盘（SV 系列）：星形接触面，适合平面及柔性物体。
• MAXIGRIP 吸盘：圆形/椭圆，平型与伸缩型，BENZ 配方适用于有油/潮湿表面；支架硫化固定。
• Maxigrip 椭圆吸盘：用于窄长把持面。
• 适配件与附件：镀锌钢变径件、AQ/MF 适配器、螺纹转换件。
• 包装用吸盘：薄唇、内置凸点分配真空，推荐 Para 配方。
• 海绵橡胶吸盘与片材（OF/SB/NF）：自粘侧便于固定，适用于粗糙表面。
• Vacupredator 与 VMG134：分别用于柔性容器与结构化瓷砖；伯努利吸盘用于无接触搬运极薄或脆弱件。

支撑、安装与附件

• 支撑材质：镀镍黄铜、阳极氧化铝、镀锌钢；可冷装或硫化固定。
• 安装特性：公/母螺纹销、中心螺纹孔（M8/M10）、侧孔用于真空或检测、弹簧阻尼支架、防转销等。

应用

• 典型应用：玻璃、花岗岩/大理石、陶瓷、木质面板、金属板（含油）、包装（flow‑pack、薄膜）、食品与制药（可选食品级配方）、蛋类、易拉罐、结构化瓷砖、电子元件搬运。

下载与技术文档
按产品族提供技术数据表、产品表格、图纸、CAD 文件及选型 PDF 可供下载。

技术规格

• 配方示例温度与硬度：BENZ -40 至 +170 °C（60–75°Sh）；GERANIUM OF -40 至 +80 °C；NF 氯丁 -20 至 +100 °C；SB (EPDM) -40 至 +130 °C。
• 可用形状：平形、波纹（单/双）、椭圆、矩形、凹形、环形、Star、硫化支撑、伯努利无接触等。
• 覆盖范围：直径 4–85 mm，及多种专用几何形状，配套大量产品编码。
