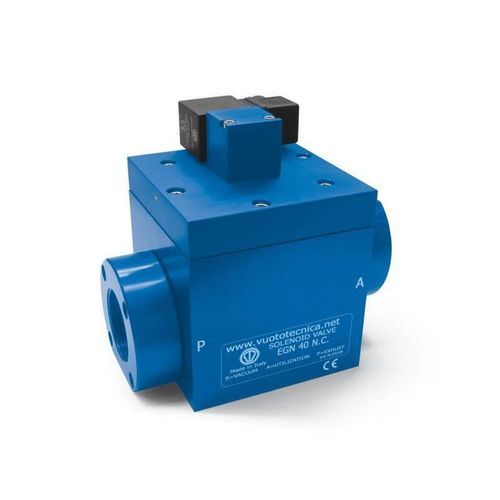

直动式电磁阀 EGN40

双通NO常闭

产品概述
该新系列的两位两通真空电磁阀为直接作用，具有真空伺服导向锥阀。该阀通常标配为常闭，可根据需求提供常开版本。其工作原理基于真空泵或真空发生器压力与进气压力之间的压差，通过执行器将该“差压”传递给伺服器以控制阀芯，无需借助压缩空气或弹簧。鉴于上述操作原理，不建议在真空度较低（小于850 mbar abs，即真空度约15%）的系统上使用。无弹簧、无摩擦和内部动应力，有助于电磁阀更高的响应速度及更长的寿命。

组成部件

• 带接口的阳极氧化铝阀体
• 安装在不锈钢杆上的硅胶锥阀
• 由橡胶和帆布构成的特殊隔膜
• 由电线圈驱动的执行器，用于伺服控制真空度

电线圈与电气特性
电线圈为标准型，完全由合成树脂模塑，可防水，符合VDE标准的F级绝缘（最高155°C），带6.3毫米三端电气连接，适用于符合EN175301-803（ex DIN 43650）标准的连接器。防护等级IP54；配插入式连接器时为IP65。电压额定值允许公差±10%。最高功耗：交流20 V.A.，直流18 W。电线圈可旋转360°，连接器可在线圈上旋转180°。可按要求提供LED指示灯、防干扰电路和/或防止过电压与极性反接的保护装置。

应用
该系列电磁阀可用于不具备压缩空气的真空系统，以及需将真空回路与空气输入回路分别独立控制的系统，如脱气装置、高压釜、真空热合机等。选型时必须始终根据流量以及真空泵或真空发生器的抽吸口选择合适的电磁阀。

Caractéristiques / spécifications techniques

• 工作压力：0.5 ～ 850 mbar abs
• 吸入流体的温度：-5 ～ 60°C
• 产品编号：EGN40NC, EGN40NO, EGN52NC, EGN52NO
