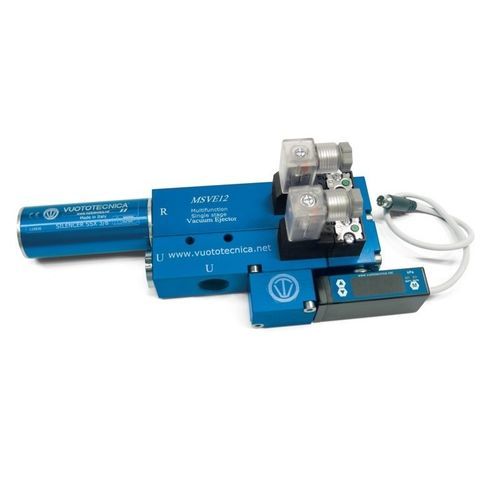

真空发生器 MSVE series

多功能

产品概述
这一全新系列的真空发生器可以全面控制真空抓持系统。独特的压缩空气供应系统通过同轴阀芯，可向喷射器和排出系统输送大量的空气，从而确保更快地抓取和放下被抓持的物体。配备单级喷射器，采用低压供气(最高4 bar)，与它们的抽吸流量相比，其排空速度非常快，可带来了更快、更高效的工作周期。两个微型电磁阀用于管理真空喷射器和排气反吹的压缩空气供应，后者可通过螺杆流量调节器调节强度与持续时间。安装在吸气口上的止回阀可确保在断电时仍维持真空状态。具有显示屏和LED开关指示灯的数字真空开关，用于管理压缩空气的供应，并为启动安全工作循环发出指示信号。带有真空接口的阳极氧化铝分配器，内置易于检查的真空过滤器。通过启动压缩空气供应微型电磁阀，发生器可产生真空以供使用；当达到最大设定值时，真空开关对微型电磁阀的线圈进行干预，截断空气供应，仅当真空值降至最小值以下时才恢复供气。该结构除了能将真空度保持在预设定的安全值(迟滞值)以内之外，还可以节约大量压缩空气。真空开关的第二个信号也可调，且独立于第一个信号，当真空度达到可以使用的要求时，可用于启动工作循环。工作周期结束后，就会关闭发生器压缩空气供应微型电磁阀，同时启动排气微型电磁阀，以便快速恢复使用点的大气压。MSVE真空发生器可安装在任何位置上，适用于操控吸盘抓持系统，以搬运板材、玻璃、大理石、陶瓷、塑料、纸板和木板等材料，特别适用于要求高性能、小尺寸和轻质设备的工业机械手领域。

型号

• MSVE3
• MSVE3IO
• MSVE5
• MSVE5IO
• MSVE8
• MSVE8IO
• MSVE12
• MSVE12IO
• MSVE20

主要特点

• 单级喷射器设计，低压供气（最高4 bar）
• 同轴阀芯压缩空气供应，可向喷射器和排出系统输送空气以提高抓取/释放速度
• 两个微型电磁阀管理喷射器与排气反吹，排气反吹强度和持续时间可通过螺杆流量调节器调节
• 吸气口止回阀，断电时仍能保持真空
• 带显示屏和LED指示的数字真空开关，用于管理供气并发出启动信号；第二信号独立可调
• 阳极氧化铝分配器，带真空接口和内置易检真空过滤器
• 节能设计，通过在设定迟滞范围内维持真空可大量节省压缩空气
• 工作周期结束时迅速恢复使用点大气压以便吸盘立即脱离
• 适用于板材、玻璃、大理石、陶瓷、塑料、纸板和木板等材料的抓取，适合机器人集成与对高性能、小尺寸和轻质量有要求的应用

附件与备件

• 为MSVE系列设计的气动套筒阀，阳极氧化铝，内置硅胶套膜，适用于流量不超过15 mc/h 的发生器。产品编号：070290
• MSVE系列的附件和备件：内置节能装置的电缆线集成块；连接器；轴向接头电缆；径向接头电缆；常闭微型供气电磁阀；常闭吹气与供气微型电磁阀；数字真空开关。产品编号示例：0015203、0015157、001220、001221、0007304、0015447、123010

使用场景

• 用于操控吸盘抓持系统以搬运各类板材与板状物料
• 适合工业机械手、自动化搬运、装配线与需要高循环速度与小型化装置的场合

caractéristiques / spécifications techniques

• 供气压力：低压供气，最大 4 bar（页面明确标注）
• 类型：单级喷射器（单级多功能真空发生器）
• 排气/反吹：通过微型电磁阀与螺杆流量调节器可调
• 安全机制：吸气口止回阀在断电时保持真空；真空开关带两路可调信号与显示/LED指示
• 材质：分配器为阳极氧化铝，部分附件含硅胶套膜
• 适用材料：板材、玻璃、大理石、陶瓷、塑料、纸板、木板等
• 适用场景：机器人集成与高性能、小尺寸、轻量化设备应用
