Resumen general
Catálogo y fichas técnicas de generadores de vacío y depresores neumáticos basados en el principio Venturi, incluidas versiones de una etapa, multietapa, multifunción y modulares, así como generadores de flujo (Vacuum Jet), generadores de cartucho y minidepresores/depresores con depósitos. Se describen principios de funcionamiento, aplicaciones, materiales, variantes con expulsor, versiones de baja presión (LP), versiones con silenciador integrado (SSX) y unidades con gestión electrónica o neumática del vacío.

Cantidad de aire aspirado por los generadores según el grado de vacío
Tabla de la cantidad de aire aspirado por los generadores en diferentes grados de vacío (tabla técnica disponible en la ficha correspondiente).

Tiempo de evacuación de los generadores según el grado de vacío
Tabla de los tiempos de evacuación de los generadores en diferentes grados de vacío (tabla técnica disponible en la ficha correspondiente).

Generadores de vacío de una etapa 15 01 10, 15 01 10 LP y 15 01 15 LP
El funcionamiento está basado en el principio Venturi. Alimentado con aire comprimido en P se genera succión en U; la descarga se realiza por R. Presión de alimentación óptima normalmente 6 bares; versiones LP operan con presiones inferiores a 4 bares. Opcionalmente se puede suministrar con silenciador para la descarga R. Uso: servomecanismo de ventosas, agarre y manipulación de objetos no porosos. Construcción: aluminio anodizado; eyectores de latón o aluminio. Códigos: 150110 150110LP 150115LP.

Generador de vacío de una etapa 15 03 10
Código de producto: 150310. Basado en Venturi; similar uso y características generales a los anteriores.

Generadores de vacío de una etapa 15 05 08 SX y 15 05 10 SX
Basados en Venturi con mayor caudal de aspiración; presión de alimentación menor a 4 bares para prestaciones óptimas; silenciador SSX instalado de serie en conexión R. Uso: sector automoción, manipulación de chapas, madera, mármol y vidrio. Construcción: aluminio anodizado. Códigos: 150508SX 150510SX.

Generador de vacío de una etapa 15 07 10 SX
Código: 150710SX.

Generadores de vacío de una etapa VG 03, VG 03 LP y VG 05 LP
Series basadas en Venturi; suministrables para presiones óptimas de 4 o 6 bares; forma que permite montaje directo en el equipo; caudales diferentes; opcional silenciador SSX 3/8” R en descarga R. Construcción: aluminio anodizado; eyectores de latón o aluminio. Códigos: VG03 VG03LP VG05LP.

Generadores de vacío de una etapa con expulsor 15 02 10, 15 02 10 LP y 15 02 15 LP
Venturi con expulsor que alimenta una cámara interna que descarga por U cuando se corta la alimentación en P, permitiendo un despego más rápido de ventosas. Presión óptima 6 bares; versiones LP operan por debajo de 4 bares. Alu. anodizado; eyectores de latón o aluminio. Códigos: 150210 150210LP 150215LP.

Generador de vacío de una etapa con expulsor 15 04 10
Código: 150410.

Generadores con expulsor 15 06 08 SX y 15 06 10 SX
Mismas características que 15 05... con expulsor neumático adicional y silenciador de alta reducción sonora en descarga R; la presión de alimentación correcta es inferior a 4 bares. Códigos: 150608SX 150610SX.

Generadores de vacío de una etapa con expulsor FVG 3-5
Diseñados para aplicaciones de agarre y liberación de alta frecuencia; expulsor neumático integrado; bajo peso, baja presión de alimentación (4 bares), bajo consumo; silenciador de microfibras en descarga; posibilidad de desactivar el expulsor por membrana integrada. Construcción aluminio anodizado. Códigos: FVG3 FVG5.

Generadores FVG 8 y FVG 12
Versiones de alta frecuencia para restablecimiento rápido de presión atmosférica; expulsor pneumático desactivable; presiones inferiores a 4 bares; silenciador integrado. Códigos: FVG8 FVG12.

Generador de vacío en línea PVP 1
Serie nueva con dos conexiones en el mismo eje para aire de alimentación y vacío; descarga ortogonal; desmontable para acceso a componentes; filtro de aspiración de hilo de acero inoxidable y silenciador de microfibras en la descarga. Construcción aluminio anodizado. Código: PVP1.

Generadores de vacío en línea serie GV 1, GV 2 y GV 3
Conexiones de alimentación y vacío en el mismo eje y descarga ortogonal. Ventajas: mínimo espacio, facilidad de montaje y mantenimiento; ensamblables directamente en soportes de ventosas o portaventosas. Construcción aluminio anodizado; tobera de descarga en latón. Códigos: GV1 GV2 GV3.

Generador de vacío de una etapa PVP 05
Dimensiones contenidas; ventosas servomecanismo; filtros y silenciadores opcionales. Código: PVP05.

Generadores de vacío PVP 2 / PVP 3 / variantes PVP2 M y PVP2 MMx
Versiones con conexión roscada para montaje directo de ventosa con soporte macho o hembra; posibilidad de ensamblaje directo en automatismos; construidos en aluminio anodizado; eyectores de latón; pueden suministrarse con silenciador de alta reducción sonora. Códigos: PVP2, PVP3, PVP2M, PVP2MM1, PVP2MM2, PVP2MM3.

Generadores de una etapa PVP 7 SX / SXLP, PVP 14 SX / SXLP y PVP 18 SX / SXLP
Generadores PVP SX/SXLP con silenciador de nueva generación que evita obstrucciones; de serie con vacuómetro; posible conexión para vacuóstato o electroválvula neumática; construidos en aluminio anodizado. Caudales disponibles entre 8,3 y 18 m3/h; presiones de alimentación 4÷6 bares (SX) y 1÷3 bares (SXLP). Códigos: PVP7SX PVP14SX PVP18SX PVP7SXLP PVP14SXLP PVP18SXLP.

Accesorios para generadores de una etapa

• Válvulas neumáticas con obturador coaxial servopilotadas (códigos listados en catálogo).
• Electroválvulas neumáticas con obturador coaxial servopilotadas (códigos listados en catálogo).
• Válvula neumática de manguito para restablecimiento rápido de presión en expulsión (código 070290).

VACUMANAGER serie VM (grupo de alimentación)
Unidades electroneumáticas integradas para alimentación y gestión de generadores de vacío (una o multietapa). Incluyen vacuóstato digital con pantalla (estándar), válvula de alimentación de aire comprimido, válvula de contrasoplado y regulador de flujo. Disponible versión IO-Link bajo pedido. Diseñadas para eficiencia energética en combinación con cables Energy Saving. Códigos: VM01 VM03 VM01IO VM03IO ...

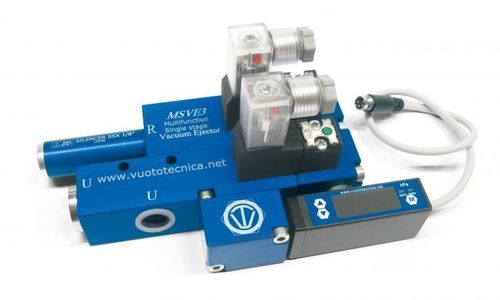

Serie MSVE (generadores de una etapa y multifunción)
Generadores capaces de conectar completamente un sistema de sujeción por succión; alimentación original del aire por obturadores coaxiales que permiten alto caudal a eyectores y sistema de expulsión; eyectores de una etapa alimentados con baja presión (máx. 4 bares) para velocidades de vaciado elevadas; integran microelectroválvulas, vacuóstato digital, válvula de retención, filtro de aspiración inspeccionable, etc. Diseñados para manipulación en robótica industrial. Códigos: MSVE3 MSVE3IO MSVE5 MSVE5IO.

Serie AVG (autónomos para automoción)
Unidades autónomas monobloque de aluminio anodizado con eyectores de una etapa y dispositivo neumático para ahorro energético; incluyen electroválvulas, regulador de soplado, silenciadores, distribuidor con vacuóstato neumático y válvula de retención. Uso preferente: sector automoción y manipulación de láminas, vidrios, mármoles, cerámicas, plástico, cartón, madera.

Generadores multietapa (serie M, M.. SSX, MDX, MX, MD, MLP, MXLP, etc.)
Generadores multietapa adecuados para producir succión elevada (hasta ~90 % o 100 mbar abs en multietapa); funcionan con aire comprimido 1–6 bares según la serie; ventaja: mejor rendimiento y menor consumo de aire respecto a una etapa. Versiones insonorizadas con silenciadores integrados (SSX) y versiones MD/MDLP/MX con rangos de caudal extensos. Construcción en aleaciones ligeras anodizadas o inox según modelo; juntas EPDM o FKM a pedido. Códigos: M3 M7 M10 M14 M18, PVP12MX, PVP25MX, PVP40M, PVP70M, PVP100M, PVP140M, PVP170M, PVP200M, PVP250M, PVP300M, PVP150MD, PVP750MD, etc.

Generadores de flujo Vacuum Jet (CX ...)
Principio ciclónico: aire alimentado por anillo concéntrico crea efecto ciclónico que genera succión y permite transferir y aspirar polvos, granulados, serrín, humos, nieblas y líquidos sin piezas móviles. Disponibles en aluminio anodizado y acero inoxidable. Modelos: CX7, CX10, CX13, CX19, CX25, CX38, CX50.

Generadores de cartucho PVR
Pequeños generadores integrables en órganos de sujeción de máquinas de embalaje; operan a presiones bajas (2–3 bares); valores de vacío hasta -72 kPa y caudales 1–4 m3/h. Modelos: PVR1 PVR4 PVR3OT (latón o a pedido otros metales). También versiones conveyor regulables PVR 25/50/100/200.

Minidepresores y depresores neumáticos DOP
Unidades autónomas con depósito y componentes integrados (válvula de manguito, regulador con filtro y manómetro, generador de vacío, vacuóstato, vacuómetro, purga, filtro de aspiración). Diseñados para alimentar pequeñas unidades de trabajo, carretillas con ventosas, manipuladores, centralización del vacío, etc. Series y códigos: DOP06, DOP10, DOP20, DOP25, DOP50, DOP100, DOP150, DOP300 con combinaciones PVP asociadas.

Accesorios y repuestos

• Juegos de cables Energy Saving integrados, conectores, cables axiales y radiales.
• Microelectroválvulas NC/NO para alimentación y soplado.
• Vacuóstatos digitales, vacuómetros, silenciadores SSX en varias dimensiones.
• Kits de mantenimiento y pletinas de sustitución.

Aplicaciones típicas
Servo-sistemas de ventosas, manipulación y agarre de objetos poco porosos o no porosos, automoción (chapas, paneles), vidrio, mármol, cerámica, plástico, cartón, madera, embalaje, robótica industrial, transferencia de polvos y granulados mediante Vacuum Jet, entornos húmedos o polvorientos (series específicas).

características / especificaciones técnicas

• Principio de funcionamiento: eyectores Venturi y generadores de flujo (Vacuum Jet) según la serie.
• Alimentación: aire comprimido; rangos típicos de presión de alimentación: 1–6 bares (varía por serie: MX/MD 4–6 bar, MXLP/MDLP 1–3 bar, LP versiones <4 bar).
• Materiales: aluminio anodizado (monobloque), eyectores y tornillería en acero inoxidable en varias series; latón en algunos eyectores; posibilidad de acero inoxidable para entornos especiales.
• Silenciadores: versiones SSX y "free-flow" para reducción sonora (reducción típica -13 a -20 dB(A) según silenciador).
• Rendimiento: caudales desde ~1 m3/h en cartuchos hasta cientos m3/h en generadores modulares; caudales indicados por modelo.
• Grado de vacío máximo: hasta ~-90 kPa (90 % de succión) en multietapa; valores finales y capacidades dependen de la serie/modelo.
• Opciones de control: vacuóstato digital/ neumático, microelectroválvulas, electroválvulas biestables, IO-Link en modelos VM/MSVE/MV etc.
• Accesorios disponibles: válvulas coaxiales servopilotadas, válvulas de manguito, kits Energy Saving, filtros de aspiración inspeccionables, colectores, soportes y módulos intermedios para montajes modulares.
• Temperatura de trabajo (silenciadores y equipos): ejemplos indicados -20 °C a +80/100 °C (según componente).
• Mantenimiento: ausencia de piezas móviles en eyectores permite uso continuado; requiere filtración correcta del aire comprimido y limpieza periódica de filtros.
