波纹吸盘 VMG134

椭圆长方形环形

概述
本页面汇总并说明了多种类型的真空吸盘（Vacuum cups）及其配件、支撑块、接头、海绵橡胶片等，用于抓取、搬运与夹持各种材料（玻璃、金属板、大理石、纸箱、薄膜、食品包装等）。页面列出每一类产品的用途、结构特点、常用材质和代表性产品编号。

橡胶材质的一般特性
一张表格列出了用于吸盘的橡胶混合物的所有功能：商业名称、国际缩写、Vuototecnica缩写、正/负特征、颜色、工作温度、硬度、耐化学性、食品标准及典型使用示例。

吸盘样式与系列

• 带接头的真空吸盘（小直径系列）：适合抓取与搬运扁平及表面略微凹凸的小物体，直径常见范围4–9 mm。常用材质：天然橡胶N、耐油橡胶A、硅橡胶S。可冷装配到镀镍黄铜接头，无需粘合剂。代表产品编号：010410、010510、010610、010707、010810、010907S、000801、000802、080410、080510、080610、080707、080810、080907S。
• 带接头的真空吸盘（中/大直径系列）：直径范围10–45 mm，接头材质可为镀镍黄铜或阳极氧化铝。代表编号示例：011010、011210、011510、011810、012010、012210、012515、013015 等。
• 带接头的大径吸盘（85 mm）：可用于较大工件，接头装配设计便于固定，支持M8螺纹孔以插入带校准孔的平头螺钉以减少吸入空气。代表编号：018510、000828、0008136 等。
• STAR 系列（带外支撑块）：星形支撑面设计用于搬运柔性且易变形的工件（如隔层纸板、薄金属板），支撑面与柔软密封唇结合以保证抓取时的稳定与刚度。代表型号：SV20SR、SV25SR、SV30SR、SV40SR、SV50SR 等。
• MAXIGRIP “抓取王” 系列：替代普通吸盘，适用于机械手与汽车行业，可为圆形、椭圆形、扁平或波纹型。标准材质为独家 BENZ，特点：硬度60–75°Sh，工作温度范围 -40 至 +170°C，抗污、耐磨、耐水及抗氯性能优异。代表编号：VRP40A、VRP50A、VRP60A、VRP80A、VRP100A、VRP125A、VRS 系列等。
• 扁平椭圆与波纹吸盘：用于长窄表面或需要补偿角度与表面不平整的场景。代表编号：VEP3060、VEP3090、VEP4080、VEP50100、VEP60120、VEP70140、VES 系列等。
• 海绵橡胶吸盘（自粘型）：由称为 GERANIUM 的低密度海绵材料制成，适合非常粗糙或不平整的表面（切割面大理石、防滑板等），一侧有粘胶条可快速固定在支撑块上。OF（Geranium）工作温度-40 至 +80°C；对于润滑或油污表面建议使用 NF（氯丁海绵）。代表编号示例：014215、016415、019215 等。
• 抓取信封/袋子/柔性物体的“鲨鱼”吸盘：适用于纸或塑料袋等柔性包装，内置开槽板与特殊海绵密封圈以适应折痕并防止泄漏。代表编号：VP12OF1015、VP22OF1515、VP0612OF1015 等。

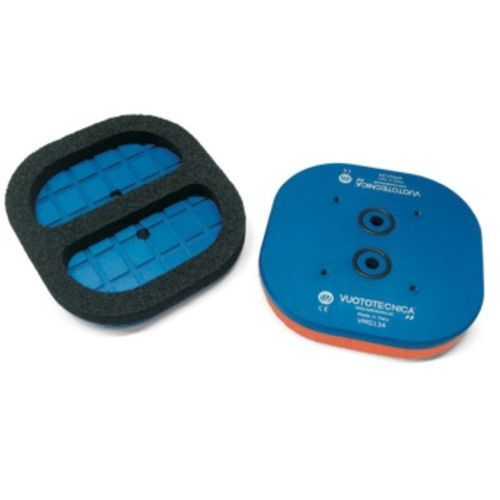

• 用于纹理瓷砖的 VMG134 吸盘：专为结构化/粗糙瓷砖的自动分选设计，采用高密度海绵橡胶并提供三种配方（EPDM SB / OF / NF），SB（EPDM海绵）适用温度 -40 至 +130°C，支撑块为阳极氧化铝并配有两个真空接口。代表编号：01134134、VMG134、0008479。
• 带硫化接头的吸盘：硫化接头（通常为镀锌钢或铝）与吸盘一体化，适用于汽车冲压件搬运等高强度场景。代表编号：085040、087540、087540GRB 等。
• 用于食品/制药行业的特殊吸盘：为制药行业设计的吸盘使用符合FDA的硅胶混合物并以特定硬度提供，适用于注射器等把持。代表编号：011320S70SHFDA、011320SFDA 等。
• 自锁/释放/夹持吸盘与基于伯努利原理吸盘：包括不需持续外部真空源的自锁吸盘（带释放按钮），高精度夹持吸盘（尺寸公差 ±0.05 mm），以及用于极易碎或需非接触搬运物体的伯努利式吸盘。代表型号示例：自锁/释放系列、夹持吸盘系列（多型号）、BEC 系列伯努利吸盘（BEC20/BEC30/BEC40/BEC60）。
• 接头与支撑块、变径接头及配件：广泛的接头和支撑块目录，材质主要为镀镍黄铜或阳极氧化铝，含GAS↔NPT适配件、变径接头、沉头螺钉（带校准孔）等。常见接头编号举例：000801、000802、000803、000804、000805 等。

文档与3D/CAD资源
页面为多款产品提供了PDF技术资料（产品页数据表）与TraceParts CAD文件（3D模型），可用于查阅详细尺寸、材质与安装信息。

特性 / 规格（摘要）

• 常用材料：天然橡胶 (N)、耐油橡胶 (A)、硅橡胶 (S)、BENZ（专用材料）、GERANIUM（OF 海绵）、NF（氯丁海绵）、SB（EPDM 超软海绵）。
• BENZ（MAXIGRIP）：硬度 60–75°Sh，工作温度 -40 至 +170°C，抗污、耐磨、耐水及抗氯性能优良。
• GERANIUM (OF) 海绵：自粘一侧，工作温度通常 -40 至 +80°C，低密度高弹性，适合粗糙/不平表面。
• SB（EPDM 海绵）示例：工作温度 -40 至 +130°C，适用于高温及耐候要求的场合。
• NF（氯丁海绵）：封闭多孔结构，耐石化产品、阳光和臭氧，适合户外粗糙表面；示例工作温度范围约 -20 至 +80°C（不同页有具体数据，采购时请参照对应产品数据表）。
• 吸盘可冷装配到阳极氧化铝或镀镍黄铜支撑块上，通常无需粘合剂；部分高强度或硫化接头系列为硫化一体结构。
• 部分吸盘支撑块提供中央螺纹孔与侧孔（用于真空连接或检测），并可带防滑垫、不锈钢网过滤器、弹簧缓冲或自锁销等附件。
• 适用行业示例：玻璃搬运、木材、大理石/花岗岩、包装与流动包装、食品与制药、汽车冲压件搬运、电子薄片与半导体等。
• 可按客户要求在满足最小起订量前提下，提供31页目录中列出的特殊材质与定制件。
