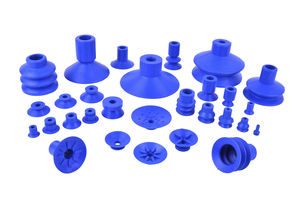

扁平吸盘

直径: 40 mm - 125 mm
操作温度: -40 °C - 170 °C
吸盘重量: 33.6 g - 464.2 g

MAXIGRIP “抓取王” 真空吸盘 这种吸盘作为普通吸盘的替代品，常用于机械手-汽车领域，为所有工业领域的真空机械手的抓取和搬运提供了极佳的解决方案。 它们既可以是圆形和椭圆形，也可以是扁平和波纹型，并配有接头。密封唇非常柔软，有类似于波纹吸盘的特性，适合平坦及凹凸的表面，即使是搬运最薄的物体，也不会有变形或断裂的风险。 吸盘内部支撑面的创新设计有利于油和水的排出，确保了与抓取表面的高摩擦系数，尤其是抓取有油污的金属板或湿玻璃板和大理石板上，能牢牢抓持住被搬运的物体且能精确放置。 MAXIGRIP系列标准真空吸盘由我们独家的BENZ材料制造： - ...

吸盘重量: 42.6 g - 227.8 g

... Maxigrip 真空吸盘 - 扁平和波纹管椭圆形真空吸盘 ...

直径: 76 mm - 150 mm
吸盘重量: 83.1 g - 436.5 g

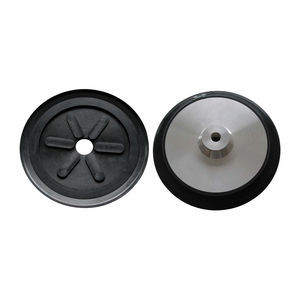

带支撑块的扁平圆形吸盘 这些吸盘设计用来解决大多数抓取问题，这些问题主要来源于搬运模板或者塑料板、薄玻璃板或者大理石板、易碎板材、瓷器或者瓦片等。 这种吸盘的唇边略微倾斜，浅而结实，在抓取时不会在物体表面滑动。 吸盘内部的加强筋，除了减少吸入的空气量，还形成了一个完美的支撑表面，可防止抓取表面变形以及垂直提起的物体滑动。可以冷组装到阳极氧化铝支架上，用环形螺母锁紧，无需使用任何粘合剂。更换吸盘非常简单，作为零部件，只需指定表中所示材质的吸盘即可。

直径: 3.5 mm - 95 mm
操作温度: -40 °C - 220 °C

VTCF 系列扁平吸盘（圆形）由螺纹接 头和橡胶件组成，其橡胶件为圆形。具有可 靠性高且耐磨性强的特点。 对于直径小于 60mm 的吸盘，螺纹接 头可直接插入橡胶件连接在一起，对于直径 大于 60mm 的吸盘，安装盘与橡胶件硫化 在一起，螺纹接头与橡胶件需拧入安装盘。 螺纹接头与橡胶件可以分别订购。 VTCF 系列吸盘主要用于搬运表面光滑或略 微粗糙的工件，如不同材料的钢板、拉伸 型材、纸板盒、塑料件和木材等。 应用： - 搬运表面光滑或略微粗糙的平板工件 ...

直径: 7 mm - 60 mm
操作温度: -40 °C - 220 °C

VTOF 系列扁平吸盘（椭圆形）由螺纹 接头及橡胶件组成，其橡胶件为椭圆形。 螺纹接头可直接插入橡胶件连接在一 起。对于尺寸大于 30x10 的吸盘，需要专 用的夹子固定，防止产生不必要的转动。螺 纹接头与橡胶件可以分别订购。 应用： - 搬运表面较为光滑的狭长工件，如管 子、型材或盘状工件等 - 搬运框架结构的工件，如门、窗等 - 硅橡胶吸盘可用于高温环境 注： 可按要求提供其他材质的吸盘 类型 - 由橡胶件和螺纹接头组成，高耐磨性 结构形式 ...

直径: 1 mm - 65 mm
操作温度: -40 °C - 100 °C

吸盘材质是耐磨材料 Elastodur ED-65 吸盘直径从 1 到 65 mm 连接螺纹 M5, G1/8 和 G1/4, 均有内螺纹和外螺纹。 VPCF系列扁平吸盘是由螺纹接头和橡胶件组成的，螺纹接头和橡胶件可以分别订购。 直径大于60mm的吸盘，安装盘和橡胶件硫化在一起，螺纹接头与橡胶件拧入安装盘。 这些吸盘非常适合于搬运制药、化妆品和食品行业用的硬纸箱和托盘等包装。 常见应用： - 码垛和卸垛过程 - 要求吸盘密封能力强、耐磨性能好的高负荷应用 - ...

直径: 6 mm - 53 mm
吸盘重量: 0.1 µg - 21,600,000 µg

... - 有机硅化合物适用于高工作温度 - 适用于表面平坦或略有弯曲的物体 - 它们能够补偿高度的差异 - 氢化丁腈橡胶化合物坚固耐磨，适用于从相关模具中取出热的塑料部件 - 可提供符合FDA标准的硅胶版本，适用于处理未包装的食品。 ...

... - 适用于有平坦表面的物品 - 适用于搬运与表面平行的物品，这要归功于增加摩擦力和防止变形的加强筋。 - 硅胶版本可以在高温和低温下工作 - NBR和HNBR版本是处理塑料部件和干燥金属板的理想选择。 - HNBR版本可以在高温下工作，而硅胶或其他混合物可能会释放出材料的痕迹。是必须避免材料污染的应用的理想选择(PWIS) 制造商。Gimatic ...

直径: 26, 33 mm
吸盘重量: 4 g - 20 g

... - 适用于开袋和处理薄而脆弱的物体，如板材和薄膜 - 内部纹理和薄唇可防止损坏被处理的物体，同时保持其平整度 - 吸盘为FDA批准的透明硅胶材质 制造商。Gimatic ...

直径: 22 mm - 127 mm

... COVAL C系列高性能吸盘系列是为满足汽车工业的要求而设计的。C系列的改进特性使其在各个领域的生产工具得到了优化。 - 全系列的形状和直径可满足各种要求。 - 防滑夹板确保了在油性金属板上的最佳定位。 - 结构化的吸盘，可在不变形的情况下抓取薄金属板。 - 是自动化应用的理想选择。 - 特别适用于冲压和焊接行业。 扁平吸盘，直径35至125毫米，CFC系列 带1.5波纹管的吸盘，直径22至115毫米，CBC系列 25x65 至 50x100 毫米的扁平长方形吸盘，COFC 带1.5波纹管的长方形吸盘，30x65至70x140毫米，COBC系列 ...

直径: 35 mm - 125 mm

... COVAL CFC系列高性能吸盘系列是为满足汽车工业的要求而设计的。C系列系列的改进特性优化了各领域的生产工具。 - 完整的直径范围，可满足各种要求。 - 防滑夹板确保了在油性金属板上的最佳定位。 - 结构化的吸盘，可在不变形的情况下抓取薄金属片。 - 是自动化应用的理想选择。 - 特别适用于冲压和焊接行业。 主要优势 - 极强的抗滑性。 - 由于中央的夹板，可抓取薄金属板而不变形。 - 弹性体和玻璃纤维增强塑料设计，避免了损坏昂贵设备的风险，便于回收利用。 - ...

直径: 25 mm - 100 mm

... COVAL COFC 系列高性能吸盘专为满足汽车工业的要求而设计。C 系列的改进特性优化了所有领域的生产工具。 - 尺寸齐全，可满足各种要求。 - 防滑夹板确保在油性金属板上的最佳定位。 - 结构化吸盘可抓取薄金属板，而不会使金属板变形。 - 自动化应用的理想选择。 - 特别适用于冲压和焊接领域。 主要优点 - 极强的抗滑性。 - 中央夹板可夹住薄金属板，不会使金属板变形。 - 弹性体和玻璃纤维增强塑料设计，避免损坏昂贵设备的风险，便于回收利用。 - 双重紧固：2 ...

直径: 3 mm - 95 mm
高度: 7 mm - 37 mm
吸盘重量: 0.24 g - 49 g

... 通用型扁平真空吸盘，可互换接头 选择真空吸盘的样式主要是由要提升的产品决定的。 - 扁平真空吸盘（列在下面）通常被设计用来处理平坦或稍有弯曲的表面。由于其内部体积小，它们提供快速的吸附/释放时间，适合处理沉重的水平负载。扁平真空吸盘的底部有裂缝，以防止起皱，对于处理平坦、灵活的负载，如纸板和金属板，非常有用。 - 单一(1.5)波纹管真空吸盘是处理表面不平和不规则形状的负载的理想选择。波纹管设计可以补偿产品的不规则性和不同的高度。它们的吸附/释放时间比平杯长，不太适合提升垂直载荷。 - ...

直径: 16.6 mm - 155.6 mm
高度: 7.6 mm - 33 mm

... - 标准材料是丁腈橡胶和硅树脂（如每个零件编号下面所指出的）。 是在平面上使用的理想选择，在这种情况下，需要最小的移动来保持拾取区域，并用于支持柔韧的材料。尺寸从0.65到6.13英寸（16.6到155.6毫米）。 ...

直径: 5.2 mm - 51.6 mm
高度: 6.6 mm - 17.7 mm

... - 标准材料是丁腈橡胶和硅树脂（如每个零件编号下面所指出的）。 适用于平坦或稍有弯曲的表面的一般用途。尺寸从0.21到2.03英寸（5.2到51.6毫米）。 ...

直径: 2 mm - 95 mm
高度: 4 mm - 39.5 mm

... 吸盘可以提升、抓取和运输零件。我们的吸盘有耐油的Perbunan（NBR，黑色）或耐温的食品安全硅胶（高达+200℃，白色透明）。 它们可以非常容易地被推到适配器或真空喷射器上。真空喷射器SV可以将压缩空气变成真空动力。吸入和释放功能的启动没有延迟。当使用几个吸盘时，这个系统提供了额外的安全性，因为每个吸盘的真空力都是单独产生的。 我们特别推荐这种价格合理的解决方案，用于短周期。 蓝色型号HT（高温材料）不会留下任何印记，特别适用于塑料、油性表面和多孔材料如石头和木材。 ...

直径: 15 mm - 40 mm
高度: 10 mm - 35.6 mm

... 也可以处理铝箔、单板和其他平面零件--因为精细的密封唇和内部支撑结构帮助它完美地适应平面，并有防皱的保证。它甚至可以温和而安全地处理高度敏感的太阳能电池和计算机部件。它有天然橡胶（邵氏40度）或耐热硅胶（邵氏50度）两种材质可供选择。你可以简单地将SPK吸盘推到适配器或真空弹出器上。真空喷射器SV将压缩空气变成真空空气。吸入和释放迅速发生，没有延迟。如果使用几个吸盘，这个系统提供了更多的安全，因为每个吸盘的真空力是单独产生的。我们特别推荐这种方便的解决方案，用于短周期。 ...

直径: 2.4 mm - 12.7 mm
操作温度: -55 °C - 250 °C

直径: 157.7, 153 mm
高度: 27 mm
操作温度: 0 °C - 90 °C

适用于搬运带平坦或浅凹面的笨重板材，如玻璃和金属板等。吸盘表面带有摩擦纹理，可在搬运斜置或直立玻璃/金属板时提高安全性和抓取能力。吸盘采用双唇边设计，提高抗过载和外唇抗撕扯能力，增加操作安全性。另外，还带有辅助端口，适用于真空检测或快速释放。

高度: 16.6, 25.1 mm
操作温度: -40 °C - 200 °C
吸盘重量: 1.2 g

材质通过FDA (FDA 21 CFR 177.2600.) 认证要求并符合欧盟法规 (EU 1935/2004) 标准。呈透明状，不含任何颜料。适用于弧形和不规则表面。某些场合下甚至可从角落或边缘处提升工件。不适用于平坦表面。

高度: 11, 19.5 mm
操作温度: -20 °C - 80 °C
吸盘重量: 0.8 g

由热塑性聚氨酯弹性体 (TPU) 无痕材料制成，在搬运工件时丝毫不留痕迹。适用于平坦表面。该吸盘采用夹板结构，不仅可防止工件被吸入吸盘内部而导致变形，而且在提升力平行作用于工件表面时还能增加摩擦力。产品稳定性好，在工作期间几乎不会发生任何偏移。

直径: 10 µm
高度: 8 mm
操作温度: -10 °C - 80 °C

... 扁平产品预识别 位置精度 刚性 材料 黑色丁腈橡胶 55 sh 耐油 ...

直径: 10 mm
高度: 7 mm
操作温度: -10 °C - 80 °C

... 扁平产品预识别 位置精度 刚性 材料 黑色丁腈橡胶 55 sh 耐油 ...

直径: 12 mm
高度: 25 mm

... 扁平产品预识别 位置精度 刚性 材料 黑色丁腈橡胶 55 sh 耐油 ...

直径: 8 mm - 20 mm

... 是运输薄型部件的最佳选择，如纸张、乙烯基片。 由于唇部变得更薄，改进了粘附性并将重叠粘附降到最低。 有广泛的垫子尺寸、材料和支架类型可供选择。 焊盘尺寸：4种尺寸。 垫子材料：6种。 支架类型：13种。 可以选择弹簧式支架的行程长度。 传统的长行程支架（带盖）被集成到VPC或VPD。 行程：3、10、15和20mm。 低粉尘排放型是新引进的弹簧式支架。 与传统弹簧式支架相比，粉尘排放更低。 噪音水平：实现了45dB的低噪音。 可连接到所有的垫子尺寸。 行程：2、5、10、15mm可供选择。 可提供要求 ...

直径: 10, 15, 20, 25, 30 mm

... 最适合运输薄的工件，如板材或乙烯基，有助于减少工件的变形和起皱。 平垫上的凹槽减少了工件的变形和皱纹。 有广泛的垫子尺寸、材料和支架类型可供选择。 垫子尺寸：5种尺寸。 垫子材料：6种。 支架类型：12种。 可以选择弹簧式支架的行程长度。 传统的长行程支架（带盖）被集成到VPC或VPD。 行程：6、10、15和20毫米 传统的长冲程支架（无盖）被更新为VPOC或VPOD。 行程:20、30、40和50mm 低粉尘排放型是新引进的弹簧式支架。 与传统弹簧式支架相比，粉尘排放更低。 噪音水平：实现了45dB的低噪音。 可连接到所有的垫子尺寸。 行程：2、5、10、15mm可供选择。 可提供要求 ...

... 扁平吸盘 扁平吸盘，无支撑肋 特别适用于光滑、平整的工作表面，如：。 1. - 金属板 2. - 纸板箱 3. - 玻璃板 4. - 层压刨花板 扁平吸盘，带支撑肋 稳定吸盘，增加吸力。 1. - 对于薄钢板 2. - 黄铜或铝 3. - 表面略显粗糙的部分 ...

... 这些杯子以特殊的方式适应木工的要求，因此非常适合处理家具和木工行业的各种表面。 ...

直径: 26 mm
高度: 25.2 mm - 41.2 mm
吸盘重量: 14.3 g - 23.1 g

在汽车，玻璃和木制板行业的高速运转 非常适合油性表面产品和凸面产品 创新设计用于轻微弯曲和平坦的材料 适用范围: 金属板 贴面板 扁平 & 曲面玻璃 电子产品

高度: 35.1 mm - 46.7 mm
操作温度: 0 °C - 60 °C
吸盘重量: 42.5 g - 53.9 g

在汽车，玻璃和木制板行业的高速运转 非常适合油性表面产品和凸面产品 创新设计用于轻微弯曲和平坦的材料 适用范围: 金属板 贴面板 扁平 & 曲面玻璃 电子产品

直径: 16.5 mm
高度: 11, 20.2 mm
操作温度: -70 °C - 280 °C

无论是在平行还是垂直的扁平表面，都具有良好的提升力。 吸盘内部的割理改善了提升物体和吸盘之间的摩擦。 适用范围: 纸板 贴面板 金属板 电子产品

直径: 30 mm
高度: 46, 24 mm

... 材料 耐油橡胶 (NBR)、天然橡胶 (NR) 或硅橡胶 (VMQ) 真空杯。 铝制支架。 标准配置 VVA-30-N：天然橡胶，无支架。 VVA-30-S：硅橡胶，无支撑。 VVA-30-L-N：天然橡胶，高迷宫式，无支撑。 VVA-30-L-S：高迷宫硅橡胶，无支撑。 VVA-30-T-N: 天然橡胶，带支撑。 VVA-30-T-S：硅橡胶，带支撑。 VVA-30-L-T-N：天然橡胶，高迷宫式，带支撑。 VVA-30-L-T-S：硅橡胶，高迷宫式，带支撑。 特点和应用 它们广泛应用于包装领域，特别是使用塑料薄膜的包装和纸张加工领域的纸张处理。 模压在真空杯支撑面上的迷宫可确保更有效地抓取待处理的产品；特别是，凹槽可使真空均匀分布在产品表面，防止包装纸或包装袋被吸入真空杯而变形。 高迷宫（L）还能使真空杯和产品之间的抓握力更大。 ...
