概述
本目录系统化展示用于工业抓取、搬运和夹持的真空吸盘及配件。按产品族分类，列示典型应用、可用橡胶配方、尺寸范围及示例产品编码，便于选型与自动化集成。

橡胶配方的一般特性
总结吸盘常用的配方：商品名称、国际缩写、主要优缺点、颜色、工作温度、硬度、化学耐受性及是否符合食品接触标准等信息。

带支撑的吸盘（小直径）
用于抓取小件的传统杯形吸盘，适用于平面或略微凹凸表面。常见直径4–9 mm。标准配方：天然橡胶（N）、耐油橡胶（A）、硅胶（S）。可冷装配在镀镍黄铜支撑件上，配有外螺纹销以便安装，便于作为备件更换。

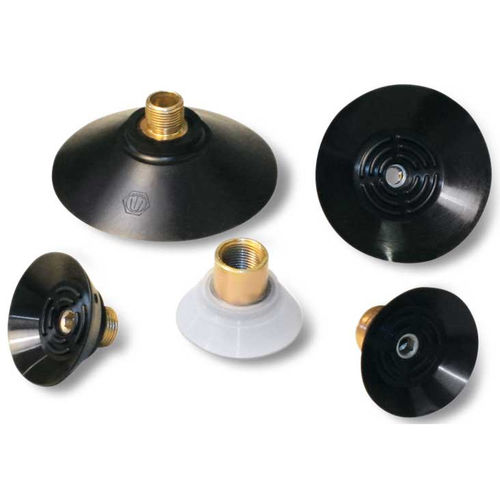

带支撑的吸盘（10–45 mm）
适用于小到中等尺寸的抓取，直径10–45 mm。标准配方N、A、S。支撑件为镀镍黄铜或阳极氧化铝并带螺纹销，适合自动化固定与替换。

大直径吸盘（85 mm）
85 mm 大直径吸盘，采用标准配方与阳极氧化铝支撑。支撑可带M8螺孔或用于调节的卡槽，以降低吸气体积、缩短循环时间。

星形吸盘（SV 系列）
SV 系列用于平坦且柔性的物料（纸板隔层、薄金属板）。星形承载面并有内部加强肋：柔性唇边适应表面，承载面提供刚性与稳定性。可配阳极铝制公/母螺纹支撑。

MAXIGRIP 系列
面向机器人与汽车工业。圆形和椭圆形，平面或波纹型，带硫化支撑。外唇极其柔软，内部设计利于油水排出并提高摩擦系数，适合有油或潮湿的金属板、玻璃等表面。常用专用配方 BENZ，具有高温与耐油特性。

用于薄膜、flow‑pack 与包装的吸盘
用于薄、轻、易变形材料（塑料袋、纸袋等）。超薄唇边和内部凸点均匀分配真空，防止材料变形或被吸入中央孔。建议使用 Para 配方以获得温和的抓取。

带支撑的平面圆形吸盘
用于木/塑面板、薄玻璃或大理石、易碎金属板等。低且略倾斜的唇边及内部凹凸减少吸气体积并防止滑移。可冷配在阳极铝支撑上并用螺母锁定，便于更换。

VMG134（纹理瓷砖专用）
专为纹理瓷砖的自动分拣机设计。高密度泡棉橡胶在大量循环后仍保持弹性。提供三种配方和不同温度范围（EPDM SB、GERANIUM OF、NEOPRENE NF）。支撑件为 Anticorodal 阳极铝，带四个固定孔及两个真空口，使用 NBR O 型圈密封。

硫化支撑吸盘
用于成形/冲压板件（汽车行业）。经研磨的唇边保证即时密封。采用对含氯成型油耐受的 BENZ 配方；镀锌钢支撑与吸盘硫化结合。

大载荷平面圆形（硫化）
用于垂直与水平举升重载。面部采用与主体同种材料雕刻的迷宫纹，以在不弯曲薄玻璃或大理石的情况下抓取。部分系列含内竖唇以适应极粗糙表面。

泡棉橡胶吸盘
GERANIUM（OF）泡棉用于极粗糙表面，保持弹性并便于自粘固定。润滑表面建议使用 NF 氯丁泡棉。

Vacupredator 吸盘
针对袋装、包件和柔性容器设计。阳极铝本体配带开槽板及泡棉密封圈，可随容器褶皱变形以防止周边真空泄漏。举升力计算示例：按至少 -75 kPa 真空并采用安全系数 3 进行设计。

波纹、加强及多波纹吸盘
多种波纹设计适合包装和不规则物体的抓取。波纹可补偿平整度误差并适应倾斜面，常用于鸡蛋、烘焙食品及其他易碎品的搬运。

凹形、环形与椭圆吸盘
凹形用于圆柱体（管、瓶等）；环形用于带中心孔的物件（砂轮、CD）；椭圆形用于纸箱、盒子与小型瓷砖，提供有无支撑的多种版本。

泡棉橡胶板与条
OF 泡棉板/条带自粘背层，可裁制成定制吸盘；SB 超软 EPDM 用于 OCTOPUS 系统；NF 氯丁泡棉闭孔结构，耐油和耐候。

支撑件、适配器与配件
大范围的支撑件（镀镍黄铜、阳极铝、镀锌钢），带公/母螺纹引脚、气↔NPT 适配器、带校孔的螺钉、减径接头和其它装配选项。

伯努利真空吸盘
基于伯努利原理的非接触吸盘，用于极其精细易碎物品（半导体片、硅片、太阳能电池、薄膜）。阳极铝壳体配不锈钢推力盘与防静电硅胶隔片，气源连接可为轴向或径向。

特殊与夹持用吸盘
多种特殊形状用于解决具体抓取问题：CD、标签、巧克力、瓷砖、小五金件、袋装物等。高精度夹持吸盘可提供±0.05 mm 的高度公差，适用于玻璃加工设备。

材料与安装说明
支撑材料：镀镍黄铜、阳极铝、镀锌钢、Anticorodal。许多吸盘可冷配装配；部分为硫化支撑或硫化底板。配方选择视温度、油污、表面粗糙度及食品适用性而定。

特征 / 技术规格

• 标准配方：Para (N)、耐油 (A)、硅胶 (S)、BENZ、GERANIUM (OF)、NEOPRENE 泡棉 (NF)、EPDM (SB)
• BENZ 配方：硬度 60–75°Sh；工作温度 -40°C 至 +170°C；对含氯成型油、磨耗、水和污渍有良好抵抗
• OF GERANIUM 泡棉：-40°C 至 +80°C，可提供自粘背层
• NF 氯丁泡棉：一般 -20°C 至 +100°C；闭孔结构，耐油性好
• 支撑与接头：阳极铝、镀镍黄铜、镀锌钢；公/母螺纹、常见 M8 孔位、侧向真空口
• 结构特征：凸点/迷宫面、波纹、星形加固、减少吸气体积、补偿对位偏差
• 配件：气↔NPT 转接、螺纹减径、带校孔的夹紧螺丝、防旋销、CAD 文档等
