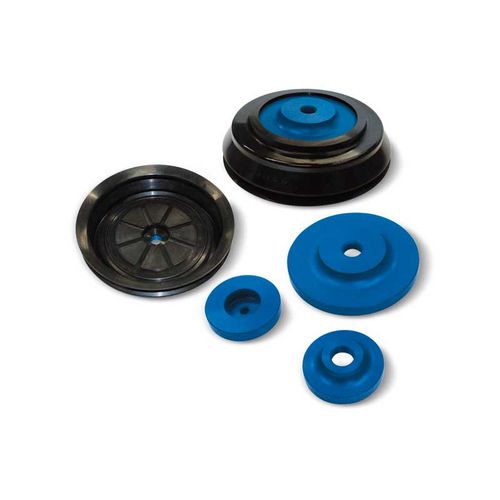

波纹吸盘 0115055

长方形圆形扁平

概述
Vuototecnica 真空吸盘系列，用于抓取、搬运和夹持平面、凹面、凸面、柔性和脆性工件。目录品种包括圆形平型、波纹/吹气式、椭圆形、矩形、冠形/Star、海绵、SV（Star）系列、MAXIGRIP、Vacupredator、伯努利非接触吸盘，以及工业自动化和包装线用的支架、适配器与附件。

橡胶材质的一般特性

• 表格列出用于吸盘的混合材料：商业名称、国际缩写、Vuototecnica 标识、优缺点、颜色、工作温度、硬度、耐化学性、食品合规性及典型使用场景。

带接头的真空吸盘（小直径）

• 适合抓取平面或微弯曲表面的微小工件。直径 4–9 mm。标准材料：天然 para 橡胶 (N)、耐油橡胶 (A)、硅胶 (S)。可冷装配至镀镍黄铜接头，带外螺纹销，便于快速更换备件。
• 示例产品编号：010410、010510、010610、010707、010810。

带接头的吸盘（中/大直径 10–45 mm）

• 适用于直径 10–45 mm 的传统杯形吸盘，材料有 N、A、S。可冷装配至镀镍黄铜或阳极氧化铝接头，接头按吸盘轮廓成型并带外螺纹销。特殊配方和不同材料的接头可按最小订货量定制。

Star 吸盘（SV 系列）

• SV 系列专为在不变形的情况下搬运平面和柔性物体而开发。内部加强区形成星形接触面，结合柔性唇缘与刚性承载面。可配阳极氧化铝制的外/内螺纹金属固定支架。
• 示例型号：SV20SR、SV25SR、SV30SR、SV40SR、SV50SR 及 SV20–SV50 变体。

MAXIGRIP 吸盘（圆形平型与波纹）

• 面向机器人-汽车及通用工业的吸盘，圆形/椭圆、平型与波纹型；外唇高度柔韧，内部结构利于油/水排出，在油污金属板或湿玻璃、大理石上仍能提供高摩擦与可靠抓取。
• 采用专用 BENZ 配方（硬度 60–75°Sh，工作温度 -40 至 +170°C），支架与吸盘可硫化结合；提供丰富附件与可按需定制的特殊配方。

MAXIGRIP 椭圆吸盘

• 椭圆平型及波纹型，用于长窄接触面的抓取（纸箱、型材、小瓷砖等）。波纹型适应非垂直夹持面并可补偿不平整。

用于薄膜、flow-pack 与包装的吸盘

• 为薄、轻、脆弱材料设计。极薄唇缘与内突起均匀分配真空，防止薄材料变形或被吸入中央孔。推荐使用 Para 配方，以获得对薄膜/纸张的良好附着与温和接触。

带支架的圆形平型吸盘

• 用于木/塑板、薄玻璃或大理石、脆性金属板、陶瓷砖。低矮且略倾斜的唇缘，内部突起降低吸气体积并防止变形。可冷装配至阳极氧化铝支架并用螺母锁定；部分系列支架提供 M8 螺孔以装入带校准孔的螺钉以减少吸气截面。

用于饮料罐的圆形平型吸盘（示例）

• 适用于抓取饮料罐及其他光滑或微粗表面；唇缘几何形状可降低吸气体积以加快抓取/释放。冷装配至阳极氧化铝支架。

陶瓷砖用圆形平型吸盘

• 薄而柔软的唇缘配合带突起的承载面，可在瓷砖、玻璃和大理石等非常粗糙的表面实现牢固抓取。冷装配至阳极氧化铝支架。

带硫化支架的圆形平型吸盘

• 用于抓取成型或深冲板材（汽车业）。磨光唇缘确保瞬时密封；采用 BENZ 配方以抵抗含氯油品。热硫化的镀锌钢支架与吸盘一体化，适用于重载场合。

重载用硫化支架平型吸盘

• 硫化在钢支架上，表面带迷宫纹理，适合抓取易碎玻璃与大理石；某些系列带垂直内唇以处理极其粗糙的表面。

海绵橡胶吸盘（GERANIUM / OF / NF）

• GERANIUM (OF) 海绵吸盘适用于不平且非常粗糙的表面，带自粘侧便于快速固定至支架；对润滑表面推荐 NF 氯丁海绵。工作温度 OF: -40 至 +80°C；NF: -20 至 +80°C。支架一般为阳极氧化铝，较大尺寸可设侧螺纹孔用于真空接入。

Vacupredator 吸盘（袋、包与柔性容器）

• 为纸/塑袋及柔性容器设计；阳极氧化铝板带开槽结构与特殊海绵橡胶密封圈，可适应褶皱并防止周边真空泄漏。提升力按 -75 kPa 真空并取安全系数 3 计算。

VMG134 纹理瓷砖吸盘

• 为纹理瓷砖设计的高密度海绵吸盘，材料可选 EPDM (SB) -40 至 +130°C、GERANIUM (OF) -40 至 +80°C、NF (氯丁) -20 至 +80°C。自粘侧便于快速安装；支架为 Anticorodal 阳极氧化铝，配 4 个安装孔与 2 个用 NBR O 型圈密封的真空接口。海绵可更换。

波纹与加强波纹吸盘（包装、蛋类、烘焙）

• 波纹结构使吸盘在接触时快速折叠并略微抬升工件以避免粘连，适用于高速包装线的饼干、面包、巧克力及各类包装袋。部分系列提供硫化支架或弹簧缓冲结构。

一至二层波纹吸盘与硫化支架（重载）

• 在抓取过程中皱折以轻微抬升载荷、避免粘连；提供公/母螺纹接头、硫化支架或带 M8 卡爪孔的六角支架以便锁定吸气截面。

特殊吸盘与配件

• 多种特殊形状用于解决特定抓取问题：光盘、标签、薄片、巧克力、小型金属/塑料件、层压料、薄膜等。支架与适配器材料包括镀镍黄铜、镀锌钢和阳极氧化铝；提供 Gas–NPT 适配器与螺纹变径件。

伯努利真空吸盘

• 基于伯努利原理的非接触吸盘，用于搬运半导体晶圆、硅片、太阳能电池和薄膜等极易损坏的工件。铝合金本体、不锈钢推力盘、防静电硅胶垫，轴向/径向供气接口及快速接头均为标准配置。

支架、适配器与附件

• 广泛的支架选型（镀镍黄铜、阳极氧化铝、镀锌钢）、带校准孔的螺钉以减少吸气截面、Gas–NPT 适配器、快速接头、关节、非旋转装置等。许多支架可冷装配并且与吸盘内廓匹配。

文档

• 每个产品组均附带目录页与 PDF 数据表，提供尺寸表、混合物表、产品代码及技术图纸；CAD 文件可按需提供。

特性 / 技术规格

• 标准材料：天然 para 橡胶 (N)、耐油橡胶 (A)、硅胶 (S)。
• 特殊材料：BENZ（MAXIGRIP，硬度 60–75°Sh，工作温度 -40 至 +170°C）、GERANIUM (OF)、NF 氯丁海绵等。
• 海绵类型：OF -40 至 +80°C；NF -20 至 +80°C；SB (EPDM 超软) -40 至 +130°C。
• 支架：镀镍黄铜、阳极氧化铝、镀锌钢；公/母螺纹銷；部分支架与吸盘硫化结合。
• 附件：适配器（Gas↔公制、NPT）、带校准孔的螺钉、快速接头、关节、非旋转支架等。
• 适用行业：汽车、玻璃、大理石/花岗岩、陶瓷、包装、食品、印刷、金属、木材、塑料、制药等。
