泵用过滤器 FCL7

概述
这些在线吸气过滤器可以捕集杂质和极细粉尘，对流量影响可忽略。紧凑的圆柱形设计允许直接安装在靠近工具（吸盘、真空夹紧系统等）的真空管路上，以实现局部过滤和吸气点的目视控制。

结构

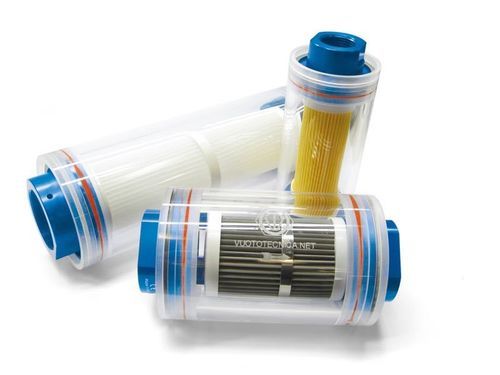

透明有机玻璃圆柱体，由两个由Seeger环固定的阳极氧化铝法兰封闭。法兰内设有公/母螺纹连接和密封件；内部装有可拆卸滤芯以增大过滤面积。通过拆下其中一只法兰即可检查过滤器。

滤芯类型

• SP 系列：折叠纸质滤芯，压紧密封。
• SS 系列：折叠聚丙烯网滤芯，压紧密封。
• SA 系列：AISI 304 不锈钢网滤芯，压紧密封。
• RP 系列：折叠纸质快插滤芯，双O圈密封。
• RS 系列：折叠聚丙烯网快插滤芯，双O圈密封。
• RA 系列：AISI 304 不锈钢网快插滤芯，双O圈密封。

使用注意
配备纸质元件的型号不建议在有水蒸气、油蒸气或凝结的环境中使用。若存在潮气或油类，应选择网状或不锈钢滤芯。

维护 / 检查
通过拆下一个法兰即可进行检查和更换滤芯；基本检查无需特殊工具。

产品编码（示例）
FPL1 FCL1 FIL1 FPL2 FCL2 FIL2 FPL3 FCL3 FIL3 FPL4 FCL4 FIL4 FPL5 FCL5 FIL5 FPL6 FCL6 FIL6 FPL7 FCL7 FIL7 SP/5M SS/5M SA/5M RP/5 RS/5 RA/5 RP/10/57 RS/10/57 RA/10/57

技术特性

• 工作压力：0.5 至 3000 mbar 绝对压
• 流体温度：-20 至 +60 °C
• 本体：透明有机玻璃圆柱体
• 法兰：阳极氧化铝，由 Seeger 环固定
• 滤芯材料：折叠纸、聚丙烯网、AISI 304 不锈钢网
• 密封形式：根据系列可为压紧密封或带双O圈的快插式
• 配纸质元件时不建议在水/油蒸气环境中使用
• 检查：可拆法兰便于目视检查和滤芯更换
