液体过滤器 FCL

灰尘芯式用于机床

产品概述
用于真空系统中截留杂质、粉尘和液体、保护真空泵及管路的吸式过滤器系列。覆盖多种配置：直通型、小型与大型在管路安装的滤器、泵入口滤器、油浴式、虹吸式以及带旁通/自动切换的系统和特殊版本，适用于多种工业工况。

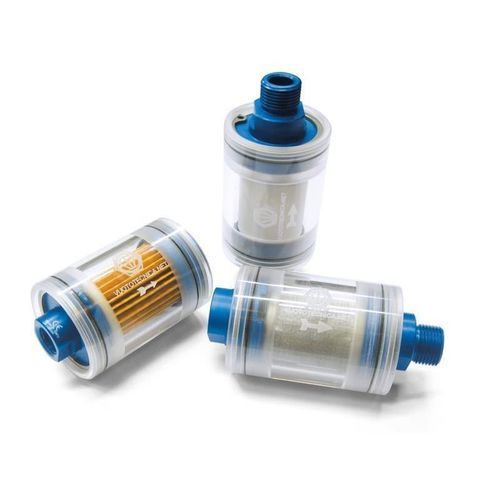

直通型过滤器 — FCL、FPL、FIL
小型直通过滤器，适合安装于真空管道靠近使用端（吸盘、夹持系统），实现分级过滤与可视化检查。结构为透明有机玻璃圆柱体、阳极氧化铝法兰由卡环固定、带螺纹接头与密封件，内部装可拆换滤芯以便检查与更换。含纸质元件的型号不建议在存在水蒸气或油蒸气/冷凝场合使用。

FCL / FPL / FIL 用滤芯

• 00FCL03：折叠纸质滤芯，压紧密封（典型过滤精度 5 ÷ 7 μ）。
• 00FPL01 / 00FPL03：折叠聚丙烯网滤芯，压紧密封。
• 00FIL01 / 00FIL03：AISI 304 不锈钢网滤芯，压紧密封。

大型直通过滤器（SP、SS、SA、RP、RS、RA）
原理相同但容器尺寸更大。滤芯系列包括纸褶（SP / RP）、聚丙烯褶网（SS / RS）及 AISI 304 不锈钢网（SA / RA）。快插型采用双 O 型圈密封以便快速维护。纸质滤芯在有蒸汽或冷凝时不建议使用。

FC 纸质滤芯泵吸过滤器
用于多尘环境中保护真空泵，安装于泵吸入口。滤芯为经处理的折叠纸（5 ÷ 7 μ），置于双层冲孔钢板包覆内。容器与盖为涂漆钢板，盖与容器之间设有密封圈并配快速夹紧装置，便于更换。

FB 金属滤芯过滤器
用于防止杂质进入真空泵，可安装于泵入口或管路。结构有螺纹接头与易开盖，壳体与端盖常为压铸铝或电镀钢；标准滤芯为波纹不锈钢网，标准过滤精度 60 μ（部分型号可定制 100 μ/300 μ）。典型流量范围 5–300 m3/h。

FO 油浴式过滤器及长续航型
适用于大量超细粉尘环境，能在不降低抽吸流量的前提下截留最细微颗粒。由钢板头与容器、油杯及两层钢丝绒滤芯组成（其中一层可拆洗）。长续航型提供更大油量并配可视油位与堵塞指示，不适用于干式真空泵。

FP 系列（压紧密封）与 FM / FK 快插容器
FP：透明塑料容器，蓝色塑料头，型号后缀表示滤芯长度（英寸）。FM：透明 SAN 容器，带加强聚丙烯环螺母。FK：透明 PET 容器，带黄铜环螺母。均可配压紧或快插式纸、聚丙烯或 AISI 304 不锈钢滤芯。

滤芯类型（压紧密封与快插）

• SP：纸质褶片（压紧）。
• SS：聚丙烯褶网（压紧）。
• SA：AISI 304 不锈钢网（压紧）。
• RP：纸质快插，双 O 型圈。
• RS：聚丙烯快插，双 O 型圈。
• RA：不锈钢快插，双 O 型圈。

FS 虹吸式吸引过滤器
用于截留吸盘或抓取系统吸入的杂质与液体，防止进入真空泵。典型组件包括：

• 透明 Plexiglas 圆柱容器，顶盖可拆卸。
• 吸入口止回阀以防回流。
• 吸入口处不锈钢网滤芯（60 μ / 100 μ）。
• 用于设备截断和恢复大气压的双向手动阀。
• 径向真空表、液位超限时停泵的磁性液位开关。
• 将气液流引导至容器底部的刚性管、底部止回阀自动排液、手动放液阀及壁挂金属支架。

带自动旁通的虹吸系统（FS50BP、FS60BP）
由两个虹吸过滤器组成，交替工作：当一侧到液位时系统切换并对满侧进行通气和排液，保证持续吸力。系统含三通先导式真空电磁阀、手动阀、防水控制箱（230 V 50 Hz）和安装支架；建议用于频繁吸入液体且不能停机排液的场合。

特殊过滤器
可提供针对特定应用或配置的特殊型号与配件，具体型号与参数可按需查询。

技术参数

• 工作压力：各系列典型范围 0.5 ～ 1000 / 2000 / 3000 / 9000 mbar abs（视型号而定）。
• 流体温度范围：根据型号与容器材料不同，从 -20 °C 至 +45 / +50 / +60 / +90 °C 不等。
• 过滤精度：油浴 ≤1 μ；纸质 5 ÷ 7 μ（FC）；金属网常规 60 μ（可选 100 μ / 300 μ）；虹吸 60–100 μ。
• 流量范围：小型至大型机型约 5–300 m3/h；油浴与大容积型号可达约 300 m3/h。
• 材料：Plexiglas、PET、SAN、涂漆钢板、压铸铝；滤芯材料包括纸、聚丙烯、AISI 304 不锈钢、钢丝绒等。
• 连接与选项：内/外螺纹连接、快插、双 O 型圈、压紧密封；滤芯长度以英寸编码于产品型号中。
