机械真空计

波登管数字双刻度

类别
本页面列出各种用于真空测量、控制与调节的仪器，包括真空表、真空开关（模拟/数字/IO-Link）、真空调节阀、真空调节器及其附件等。

换算表

• 说明：真空单位换算表。

真空表和压力表
我们的真空表基于波登弹簧原理，由特殊合金铜管制成。通过杠杆放大将弹簧的变形传递到指针。外壳材料随型号变化，带有透明塑料保护罩。提供轴向或径向连接、内置或外置法兰、干式或甘油浴式等版本。除Ø40 mm型号外，其他型号均为双刻度。所列型号符合欧盟计量与安全法规。
产品编号示例：090315 090320 090325 090310 090110 090116 090210 090510 090516

带钢针的真空表
带穿刺钢针，用于直接测量桶罐和食品容器内部真空；甘油浴式型号（如09 05 16）配有淬火钢针与硅橡胶真空吸盘以确保穿刺后的密封。可按要求提供其他版本。
产品编号：090599

迷你气动真空开关
小尺寸装置，在达到设定真空度时发出或去除气动信号。设定值与复位值间的压力差不可调。适用于控制真空发生器与气动阀门。
产品编号：120130 120230

迷你机电式真空开关
小尺寸电信号输出的真空开关。迟滞（设定与复位差）为50 ÷ 60 mbar，不可调。适合需要电信号的保护或周期性控制场合。
产品编号：120210

微型数字真空开关
具精确校准与温度补偿，提供数字输出并有LED指示转换状态。转换点可通过机身上方的调节螺钉设定；迟滞为设定值的2%（不可调）。外壳为聚碳酸酯，真空连接可为M5或通过管接头，电连接为三芯电缆。部分型号允许在真空接口不旋出的情况下自由旋转以定向。适用于干燥空气和非腐蚀性气体。
产品编号：120510P 120510N 120511P 120511N

模拟真空开关
紧凑轻量的ABS外壳，读数0至-1 bar，可通过1–5 V模拟输出和PNP数字输出连接外部逻辑（PNP输出可通过Teach-In设置）。迟滞可设为0~100%，通过面板按钮调节；双色LED指示切换状态与错误码。可通过G1/8"或M5双螺纹连接真空，电气连接为M8-4针插头或可选PUR电缆。用于干燥空气与非腐蚀性气体的测量与控制，适用于安全保护、周期启动与吸盘控制场合。
产品编号：120710

数字 IO-Link 真空与压力开关
ABS外壳，带显示屏（无需额外真空表）、两个独立数字输出的LED指示灯、按键可设定切换点与迟滞（0-100%），可配置比较方式、NO/NC、计量单位、参数锁定、显示反转等。显示屏可在不拆气动连接的情况下旋转。气动连接：G1/8" 或 M5；电气连接：M8-4针（可选PUR电缆）。IO-Link 版本支持双向数字通信、远程参数设定与高级诊断。适用于干燥空气及非腐蚀性气体，常用于安全信号、循环启动和吸盘控制并可优化真空发生器能耗。
产品编号：121010 122511

数字真空开关（立方体/柱形多种外形）
形状从圆柱到平行六面体不等，均为ABS外壳、显示屏及双LED指示、独立输出、面板按钮设定切换点与迟滞及其他功能（比较、NO/NC、计量单位选择等）。部分型号配有集成PUR电缆（2 m）。测量范围通常为0至-1 bar，可提供PNP数字输出及1–5 V模拟输出的组合版本。
产品编号示例：123010A 123010 12 30 10 12 30 10 A 12 30 10（不同变型）

数字真空开关和压力开关
紧凑ABS外壳、显示屏、双LED指示、两个独立开关输出、面板按钮设定切换点与迟滞、支持附加功能（比较、NO/NC、计量单位选择、锁定等）。常见真空/压力连接为G1/8"内螺纹，电气连接为四芯电缆或可拆卸数据线。适用于干燥空气与非腐蚀性气体的测量与控制，并可用于节能管理。
产品编号示例：122010P 123510P 124010 124012 124020

数字真空开关/压力开关的附件

• 轴向接头电缆
• 径向接头电缆
• 墙面固定支架型号等

产品编号示例：001220 001221 001222 001230 001231 001232 001240 001241 001242 001243

真空调节阀
用途：当系统达到预先校准的真空度时，引入大气以防止真空度继续升高并保持恒定，常作为安全阀使用于高真空储罐/容器及吸盘系统。通过旋转扎齿罗盘与细螺纹进行精确调节。工作温度范围：-20°C 至 +200°C。
产品编号示例：040110 040110INOX 040210 040210INOX 040310 040310INOX 040410 040410INOX 040510 040510INOX

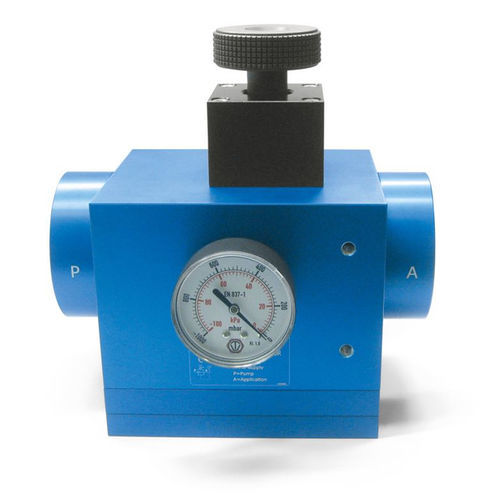

真空调节器（多种类型）
功能：将真空度调节并恒定在预设值（副低压），不将大气引入回路，因此可从一个低压源形成多个不同真空度的吸取点。通过旋转调节螺母（顺时针增加真空度）调节。适用于集中控制式设备中的每个抓取头独立调节。
常见技术特性示例（视型号不同）：
- 工作原理：隔膜-柱塞调节器。
- 可调工作压力范围：800 ～ 1 mbar abs 或 980 ～ 1 mbar abs（低真空型接近大气压）。
- 流量范围：从 2 m3/h 至 750 m3/h（不同型号差异较大）。
- 环境温度：通常 -10 ～ +80 °C。
- 可任意安装位置。
产品编号示例：110110 110210 110310 110410 110510 110610 110350 110550 110650 110811 110911 110130 110230 110330 110430 110530 110630 110380 110580 110680 等。

气动真空调节器
通过调节气缸供给的压缩空气压力来改变并维持副低压，供压范围和可调工作压力随型号而异（例如0～3 bar或0～5 bar的供压范围，工作压力范围800～1 mbar或980～1 mbar）。适于远程控制安装与集中控制系统。

真空调节器密封套件
提供多种密封件备件以维护调节器与阀门系统。
产品编号示例：0011113 0011114 0011115 0011116 0011117 0011118 0011119 0011120 0011121 0011122 0011123 0011124 0011125 0011126 0011127 0011128 0011129 0011130

备注
各产品项下均列示了典型产品编号与可选型号；具体技术参数、外形与接口（如轴向/径向、G1/8"或M5真空接口、M8电气连接、PUR连接电缆长度等）随型号变化，请参阅相应产品资料。

Caractéristiques / spécifications techniques

• 测量范围：常见为 0 至 -1 bar（视型号不同）；部分调节器可工作接近大气压。
• 工作原理：波登弹簧（机械真空表）、隔膜-柱塞（调节器）、压力/差压感测（电子开关）。
• 连接：气动连接常见为 G1/8" 外/内螺纹 或 M5；电气连接常见为 M8-4针、三芯电缆或四芯电缆，部分型号带集成PUR线缆。
• 输出：数字PNP输出、模拟1–5 V输出、IO-Link（双向通信与远程参数设定）等。
• 迟滞与设定：多数电子开关迟滞可通过面板设定（0–100%），微型数字型迟滞固定为设定值的2%，机电型迟滞约50–60 mbar。
• 材料：外壳多为ABS或聚碳酸酯；真空表弹簧管为特殊合金铜；部分阀体提供不锈钢（INOX）版本。
• 环境温度：典型范围 -10 °C 至 +80 °C；部分阀件工作温度可达 +200 °C。
• 流量范围（调节器/阀）：从小流量2 m3/h 至高流量数百 m3/h（如390~750 m3/h等，视型号而定）。
