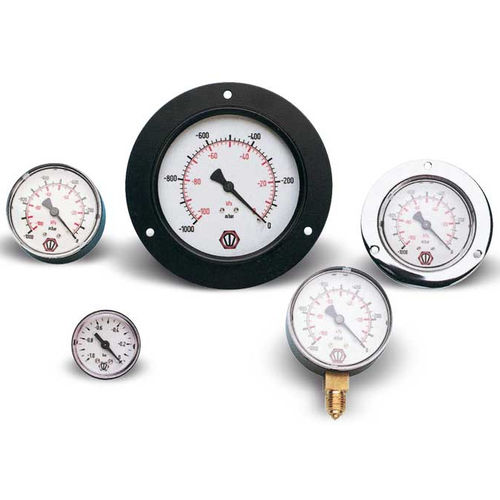

波登管真空计 090315

表盘

真空表和压力表 我们的真空表是基于波登弹簧原理（波登，法国人，1808–1884）进行测量的。 真空表由特殊的合金铜管制成，弹簧的一端与真空表面的螺纹销焊接，形成一个整体，另一封闭端不焊接。当内部真空增加时，根据波登效应，弹簧就会弯曲。弹簧自由端的运动给出了真空度值。 为了获得更精确的读数，该运动通过连接杆放大并传递到指针上。 所有的部件都密闭在坚固的外壳内，外壳根据型号不同制作材料也有所不同，外壳固定在连接到系统的螺纹接头上，可通过透明的塑料保护罩看到刻度盘和指针。我们可提供不同版本的真空表，轴向或径向连接的，有内置法兰或外置法兰，干式或甘油浴式真空表。除了Ø 40 mm真空表外，其余所有型号均配有双刻度的刻度盘。 本页以及以下页面所述的所有真空表和压力表均符合所有欧盟现行安全法规和计量单位。
