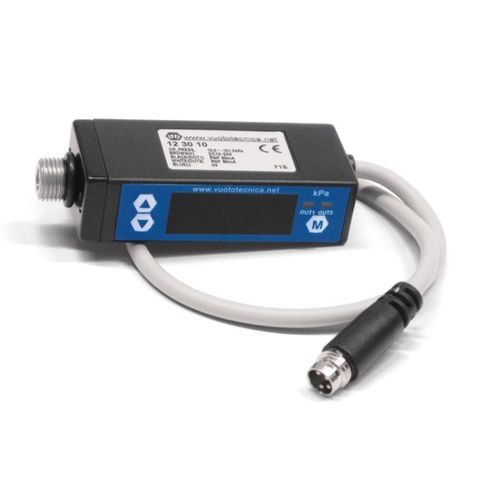

机械真空计 123010A

波登管双刻度模拟

产品描述
该真空开关安装在坚固的ABS壳体内，结构紧凑且重量极轻，适合安装在自动化设备及其他工作场所。经精确校准，可提供非常精确的测量信号。

功能与特点
该设备的测量范围为0至-1 bar，可通过1至5伏的模拟输出和PNP数字输出（可通过Teach-In设置）与外部逻辑连接。迟滞值可在设定值的0至100%范围内设定，转换点可通过控制面板上的小按钮轻松设置。集成在同一面板上的两个双色LED用于指示切换状态并显示错误代码。显示屏和外壳可自由旋转而无需从真空接口拆卸，便于按所需方向定向。

连接
真空连接：双螺纹连接，G 1/8” 外螺纹或 M5 内螺纹。电气连接：M8-4针螺纹插头；可根据要求提供带特殊轴向或径向接头的PUR连接电缆。

适用介质与应用
适用于测量和控制干燥空气及非腐蚀性气体。建议用于需要测量并触发安全装置或节能装置的场合，以优化工作周期并调节回路中的真空度。

特性 / 规格

• 外壳材料：坚固的ABS
• 结构：紧凑、轻量化，适合安装在自动化设备及使用点附近
• 测量范围：0 ～ -1 bar
• 模拟输出：1 ～ 5 V
• 数字输出：PNP（可通过Teach-In设置）
• 迟滞（Hysteresis）：可设 0 ～ 100%（不可外部微调，但通过控制面板设置切换点与迟滞）
• 显示与指示：控制面板上的小按钮用于设定；两个双色LED用于切换状态和错误代码指示
• 显示屏旋转：可在不拆卸真空接口情况下自由旋转
• 真空接口：G 1/8” 外螺纹或 M5 内螺纹（双螺纹）
• 电气接口：M8-4针螺纹插头；可选PUR电缆（轴向或径向接头）
• 适用介质：干燥空气与非腐蚀性气体
• 典型应用：安全保护、周期性启动、吸盘抓取检测、真空发生器能耗优化
• 产品编号：120710
