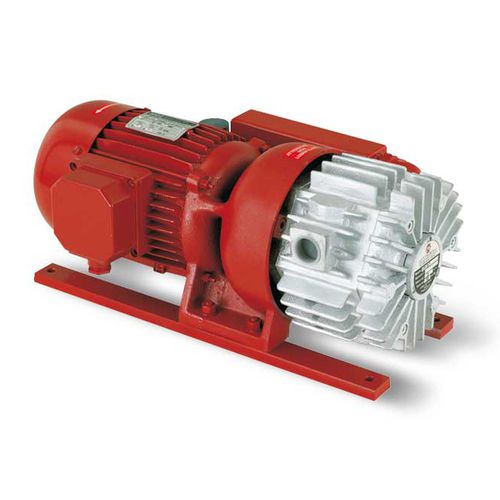

干式真空泵 VTS 10/FG ÷ 35/FG
这些旋片式真空泵的抽吸流量为10、15、20、25、30和35m3/h,无润滑。该泵的定子工作腔构造特殊,旋片和闭合法兰都采用特殊石墨制造,使该泵无需润滑即可工作。
泵的转子连接在轴上,并由独立轴承支撑,轴承安装在泵的两个闭合法兰中。
真空泵和电机是两个独立的单元,固定在一个特殊的支架上,相互之间通过弹性传动接头联接。
该泵使用标准电机,尺寸和大小可见下表。
该泵通过表面冷却,热量通过安置在电机和泵之间的径流式风扇从泵体外表面散热片散发。
在泵的排放口上安装了具有消音效果的过滤器。
在吸入口建议安装一个过滤器,以过滤吸入的杂质。当要吸入的流体含有蒸气、冷凝水或冷凝油时,不建议使用这些真空泵。
该系列真空泵也可以配备单相电机。
