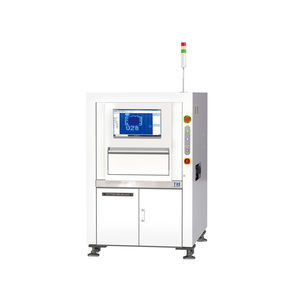

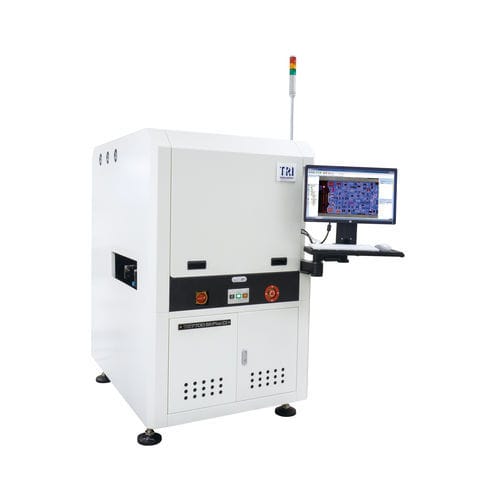

光学检测系统 TR7700 SII Plus CI

紫外线视频拍照式

概述
TR7700 SII Plus CI 是一款用于印刷电路板（PCB）的自动共形涂层检测系统。其将高精度光学设计与多相 R/W + UV 照明及先进的图像软件相结合，可在低误报率下检测 UV 活性涂层缺陷。适用于在线电子生产，可实现 SMEMA 集成及直观的覆盖编程，便于快速部署。

主要特点

• 精确的 UV 活性涂层检测
• 直观的覆盖编程与简易培训
• 精确的涂层面积测量
• 多相照明降噪

光学与成像
成像方式: Dynamic Imaging
顶置相机: 4 Mpix
成像分辨率: 10 µm、15 µm（出厂设置）
照明: Multi-phase R/W + UV
成像速度: 60 cm²/sec (@10 µm) / 120 cm²/sec (@15 µm)

运动与PCB搬运
X 轴控制: 滚珠丝杠 + 交流伺服控制器
Y 轴控制: 滚珠丝杠 + 交流伺服控制器
X‑Y 轴分辨率: 1 µm
最大 PCB 尺寸: 500 x 460 mm
PCB 厚度: 0.6–5 mm
最大 PCB 重量: 3 kg
上方净空: 50 mm；下方净空: 40 mm（100 mm 可选）
边缘间隙: 3 mm（5 mm 可选）
输送: 在线；高度: 880–920 mm；兼容 SMEMA

检测功能

• 缺少涂层
• 涂层不足
• 裂纹
• 气泡 / 空洞
• 飞溅 / 涂抹 / 污染
• 溢出
• 测量

尺寸与重量
WxDxH: 1000 x 1400 x 1650 mm（不含信号塔；信号塔高度 520 mm）
重量: 600 kg

技术规格

• 型号: TR7700 SII Plus CI
• 成像方式: Dynamic Imaging
• 顶置相机: 4 Mpix
• 成像分辨率: 10 µm、15 µm（出厂设置）
• 照明: Multi-phase R/W + UV
• 成像速度: 60 cm²/sec (@10 µm) / 120 cm²/sec (@15 µm)
• 运动控制: 滚珠丝杠 + 交流伺服控制器 (X/Y)
• X‑Y 轴分辨率: 1 µm
• 最大 PCB 尺寸: 500 x 460 mm
• PCB 厚度: 0.6–5 mm
• 最大 PCB 重量: 3 kg
• 上方净空: 50 mm；下方净空: 40 mm（100 mm 可选）
• 边缘间隙: 3 mm（5 mm 可选）
• 输送: 在线， 高度 880–920 mm，兼容 SMEMA
• 尺寸 (WxDxH): 1000 x 1400 x 1650 mm
• 重量: 600 kg
