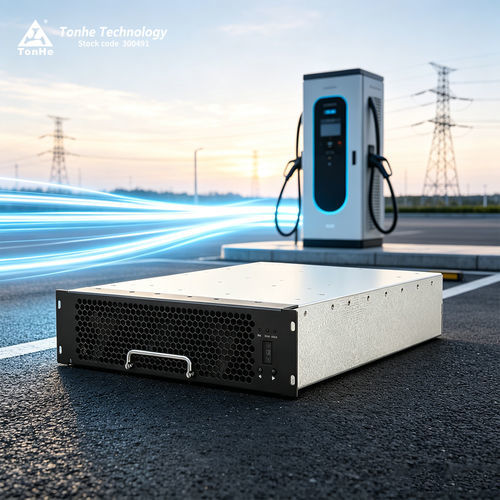

电动车EV充电模块 TH40F10030C7E-WT

直流

产品简介
TH40F10030C7E-WT 是为电动汽车（EV）直流充电器设计的高效、高功率密度直流充电模块。模块支持最高1000 V 输出，并在300–500 VDC 与 600–1000 VDC 区间内提供 40 kW 恒功率输出。采用智能风冷，支持普通/静音两种模式，支持通过 CAN 总线进行参数设置与运行状态控制。

产品概述

• 适用于充电桩的紧凑型高功率密度 DC 充电模块。
• 输出电压可达1000 V；300–500 VDC 与 600–1000 VDC 区间恒定 40 kW 输出。
• 接口和外形尺寸与 30 kW 模块相同，便于升级替换。

产品优势

• 宽广的恒功率输出区间：300–500 VDC 和 600–1000 VDC。
• 超低待机功耗：<10 W。
• 总谐波失真低：≤5%。
• 超宽工作温度范围：-40℃ 至 +75℃。
• 高转换效率：峰值效率 ≥96%。

参数性能
型号：TH40F10030C7E-WT

交流输入：
输入电压：额定 380 VAC，三相无中线，工作范围 270–490 VAC
输入频率：50/60 Hz ±10%
输入功率因数：≥0.99
过压保护：490 ±10 VAC
欠压保护：270 ±10 VAC

直流输出：
额定输出功率：40 kW
输出电压范围：50–1000 VDC
输出电流范围：0.5–134 A
恒功率区间：300–500 VDC 与 600–1000 VDC 区间恒定 40 kW 输出
峰值效率：≥96%
软启动时间：3–8 s
短路保护：自恢复保护
电压调节精度：≤±0.5%
THD：≤5%
电流调节精度：≤±1%
电流分配不均衡：≤±5%

工作环境
工作温度：-40℃~+75℃
相对湿度：≤95%（无凝露）
海拔：≤2000 m（超高海拔降额）

产品特性

• 散热方式：风扇冷却（智能风冷，普通/静音模式）。
• 待机功耗：<10 W。
• 通讯：CAN 总线（典型 125 kbps，5 V 电平）。
• 地址设置与显示：数显屏与按键操作。
• 模块尺寸（不含手柄）：437.5 × 300 × 84 mm（长×宽×高）。
• 重量：≤16 kg。MTBF：500000 小时。

生产与测试中心
在具备自动 SMT 产线和质量控制工艺的工厂制造。测试实验室配备 EMC 半消声室、气候试验箱和电气试验台，用于验证电磁发射、抗扰度和系统性能。

认证与包装
产品及制造过程符合相关质量管理体系认证要求。模块以保护性包装发货，并附有适用于工业运输的装运说明。

常见问题（FAQ）

• 模块通信协议：CAN 总线（典型 125 kbps，5 V）。
• 是否支持 potting（灌封）：系列支持灌封处理。
• 安装方式：水平、侧立或倒装（倒装可能需前面板定制）。
• 发货：小批量走快递门到门，大批量走海运或空运集装箱。
• 交期：标准品交期短；定制或大批量交期较长（示例：车间生产约 35 天，需确认）。
• 付款条件：根据合作可协商（通常需预付与交付前付清余款）。
• 质保：自收货起标准 12 个月保修期。

技术规格

• 型号：TH40F10030C7E-WT
• 品牌：Tonhe
• 额定输出功率：40 kW
• 输出电压范围：50–1000 VDC
• 输出电流范围：0.5–134 A
• 恒功率区间：300–500 VDC 与 600–1000 VDC（40 kW）
• 峰值效率：≥96%
• 待机功耗：<10 W
• THD：≤5%
• 电压调节精度：≤±0.5%
• 电流调节精度：≤±1%
• 电流分配不均衡：≤±5%
• 软启动：3–8 s
• 短路保护：自恢复
• 通讯：CAN 总线（125 kbps，5 V）
• 散热：风扇（智能风冷，Normal/Silent）
• 工作温度：-40℃ 至 +75℃
• 相对湿度：≤95%（无凝露）
• 海拔：≤2000 m（超出降额）
• 尺寸（长×宽×高）：437.5 × 300 × 84 mm（不含手柄）
• 重量：≤16 kg
• MTBF：500000 小时
