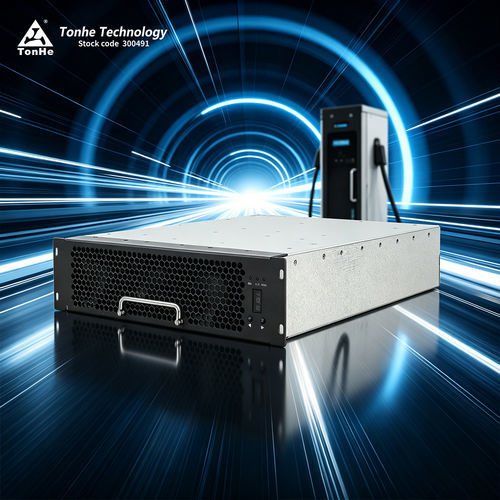

全SiC供电模块 THWT40F10030C9E

ACDC

产品简介
THWT40F10030C9E 是 Tonhe Technology 为电动汽车充电应用开发的直流（DC）充电模块。模块符合 IEC 61851 和 IEC 60664 等标准，设计以满足商业安装的 EMC B 级要求。

核心优势

• 宽输出电压范围与恒功率工作：200–1000 VDC，恒功率区间 300–500 VDC 与 500–1000 VDC
• 峰值转换效率高：≥97.2%
• 待机功耗极低：<10 W
• 总谐波畸变（THD）低：≤5%
• 宽工作温度范围：-40°C 至 +70°C
• 满载低噪声：室温约 60 dB

参数性能（关键数据）
型号：THWT40F10030C9E
交流输入 — 额定电压：400 VAC，3W+PE；工作范围 340–460 VAC
交流输入 — 频率：50/60 Hz ±10%
交流输入 — 功率因数：≥0.99
交流输入 — 过压保护：490 ±6 VAC
交流输入 — 欠压保护：270 ±6 VAC
直流输出 — 额定输出功率：40 kW
直流输出 — 输出电压范围：200–1000 VDC
直流输出 — 输出电流范围：8–134 A
直流输出 — 恒功率范围：300–500 VDC，500–1000 VDC
直流输出 — 峰值效率：≥97.2%
直流输出 — 软启动时间：≤3 s
直流输出 — 短路保护：自回退保护
直流输出 — 电压调节精度：≤±0.5%
直流输出 — THD：≤5%
直流输出 — 电流调节精度：≤±1%
直流输出 — 电流均流不平衡：≤±5%

工作环境
工作温度：-40°C 至 +70°C
相对湿度：≤95% RH（无冷凝）
海拔：≤2000 m（超过 2000 m 降额）

产品特性

• 散热方式：风扇冷却
• 待机功耗：<10 W
• 通信协议：CAN（125 kbps，5 V）
• 地址设置：带按键的数字显示
• 尺寸（不含手柄）：437.5 × 300 × 84 mm（长 × 宽 × 高）
• 重量：≤18 kg
• 平均无故障时间（MTBF）：500,000 小时

生产中心
Tonhe Technology 拥有 ISO 9001 和 IATF 16949 质量管理体系认证。生产线包括全自动 SMT、自动印刷与检测、插件波峰焊线、自动防护喷涂线和老化检测线。经完整工艺后年产能超过 500,000 个充电模块。

测试中心
公司运营国家认可的一级 EMC 实验室，配备世界级 3m 半消声室、Chroma 电源负载与交流电源、高性能功率分析仪、温湿度试验箱、AXOS8 暂态测试系统等，能够完成辐射发射、辐射抗扰、浪涌、EFT、DIPS 及环境试验。

证书展示
CE 及其他产品认证可提供（证书图片在产品画廊展示）。

包装与运输
包装适合国际运输。小批量可走快递，大批量由集装箱海运或空运处理。

常见问题（精选）

• 通信协议是什么？— CAN；125 kbps；5 V。
• 模块支持灌胶吗？— 支持，所有系列均支持灌胶。
• 有哪些安装方式？— 可水平、侧立或倒置安装；倒置安装需前面板无手柄（可定制）。
• 交期通常是多少？— 若有现货且数量≥10，约 7 天；大批或定制需协调，生产排期约 35 天左右。
• 保修期？— 标准保修：收货起 12 个月。

技术规格

• 型号：THWT40F10030C9E
• 品牌：Tonhe Technology
• 额定输出功率：40 kW
• 输出电压范围：200–1000 VDC
• 输出电流范围：8–134 A
• 恒功率区间：300–500 VDC，500–1000 VDC
• 峰值转换效率：≥97.2%
• 待机功耗：<10 W
• THD：≤5%
• 电压调节精度：≤±0.5%
• 电流调节精度：≤±1%
• 电流均流不平衡：≤±5%
• 软启动时间：≤3 s
• 短路保护：自回退保护
• 冷却：风扇冷却
• 通信：CAN（125 kbps，5 V）
• 尺寸（不含手柄）：437.5 × 300 × 84 mm（长 × 宽 × 高）
• 重量：≤18 kg
• 工作温度：-40°C 至 +70°C
• 相对湿度：≤95% RH（无冷凝）
• 海拔：≤2000 m（超过 2000 m 降额）
• MTBF：500,000 小时
