数字供电模块 TH40F10030C8E-WT

直流ACDC

产品概述

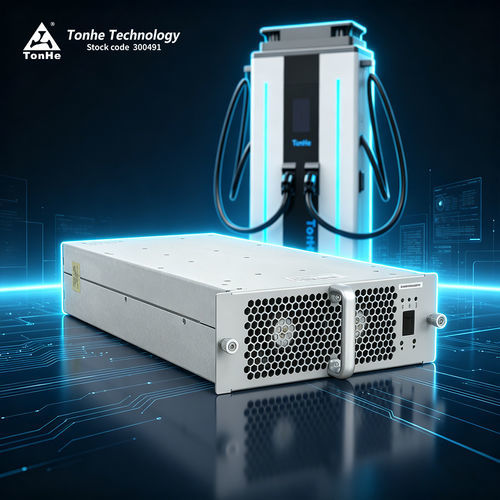

TH40F10030C8E-WT（昆仑系列）是 Tonhe Technology 的 40 kW 功率模块，专为充电桩设计。支持 270–490VAC 三相四线输入（3 相 + PE），默认定功率输出范围为 300–500VDC 和 600–1000VDC。

主要优势

• 满足 State Grid 三统一尺寸设计；支持宽定功率区间：300–500V 与 600–1000V
• 超低待机/无功消耗：待机无功 ≤ 10 Var；待机功耗 ≤ 10 W
• 低谐波、高效率：THD ≤ 5%，峰值效率 ≥ 96%

主要参数

• 型号：TH40F10030C8E-WT
• 品牌：Tonhe Technology
• AC 输入额定电压：380 VAC（3W + PE）；工作范围 270–490 VAC
• AC 输入频率：50/60 Hz ±10%
• 输入功率因数：≥ 0.99
• 输入过压保护：487 ±10 VAC
• 输入欠压保护：270 ±10 VAC
• 直流输出额定功率：40 kW
• 直流输出电压范围：50–1000 VDC
• 直流输出电流范围：0.5–134 A
• 输出定功率区间：300–500 VDC 与 600–1000 VDC
• 峰值效率：≥ 96%
• 软启动时间：3–8 s
• 短路保护：自我回退保护
• 电压调节精度：≤ ±0.5%
• 电流调节精度：≤ ±1%
• 电流分担不平衡：≤ ±5%
• 输出 THD：≤ 5%

工作环境
工作温度：-30°C 至 +70°C
相对湿度：5% RH 至 95% RH，无凝露
海拔：≤ 2000 m（超过 2000 m 需降额）

产品特性

• 冷却方式：风扇冷却
• 待机功耗：≤ 10 W
• 通信：CAN（125 kbps，5 V 电平）
• 显示 / 地址设置：数字屏与按键操作
• 支持安装方向：水平、侧立、倒置
• 模块尺寸（不含手柄）：460 × 218 × 84 mm（长 × 宽 × 高）
• 重量：≤ 15 kg
• MTBF：500,000 小时

生产与测试中心
Tonhe Technology 获得 ISO9001 与 IATF16949 认证。生产线包括自动化 SMT、波峰焊、自动涂覆与老化测试线等，完整工艺年产能超过 500,000 台充电模块。

测试中心
公司拥有 CNAS 认证的一流 EMC 实验室，配备 3 米半暗室、Chroma 电子负载、高性能交流电源、功率分析仪、高精度万用表、温湿度箱（-60°C 至 +150°C）、AXOS8 瞬态测试系统及瞬变抗扰度试验设备，支持辐射发射/抗扰度、浪涌、EFT、DIPs 及整机充电系统测试。

认证
公司与产品认证包括 ISO9001、IATF16949、CE、TÜV 等。

包装与运输
小订单通常通过快递（FedEx、DHL、UPS）发货；大批量通过海运或空运集装箱发运。交期视数量与定制而定；样品可现货，批量/定制订单交期示例约 35 天（以确认为准）。

常见问题（节选）

• 问：模块使用何种通信协议？答：CAN，波特率 125 kbps，电平 5 V。
• 问：模块支持灌胶封装吗？答：支持，整系列可灌胶。
• 问：支持哪些安装方向？答：支持水平、侧立或倒装安装。
• 问：交期多久？答：小批/样品交期短；大批/定制交期较长（示例约 35 天）。
• 问：付款条件？答：标准为 100% 电汇预付；长期合作可协商（如 50/50 或 30/70）。
• 问：保修期？答：发货后标准 12 个月保修。
• 问：售后服务？答：可提供在线及现场服务，按合同与条件；项目支持提供 24 小时响应方案。

技术资料 / 规格

• 型号：TH40F10030C8E-WT
• 品牌：Tonhe Technology
• 交流输入额定电压：380 VAC（3W+PE）；范围 270–490 VAC
• 交流频率：50/60 Hz ±10%
• 输入功率因数：≥ 0.99
• 输入过压：487 ±10 VAC
• 输入欠压：270 ±10 VAC
• 直流额定输出功率：40 kW
• 直流输出电压范围：50–1000 VDC
• 直流输出电流范围：0.5–134 A
• 定功率区间：300–500 VDC；600–1000 VDC
• 峰值效率：≥ 96%
• 软启动：3–8 s
• 短路保护：自恢复
• 电压调节精度：≤ ±0.5%
• 电流调节精度：≤ ±1%
• 电流分配不平衡：≤ ±5%
• 冷却：风扇
• 待机功耗：≤ 10 W
• 通信：CAN（125 kbps，5 V）
• 显示：数字屏与按键
• 尺寸：460 × 218 × 84 mm（不含手柄）
• 重量：≤ 15 kg
• MTBF：500,000 小时
