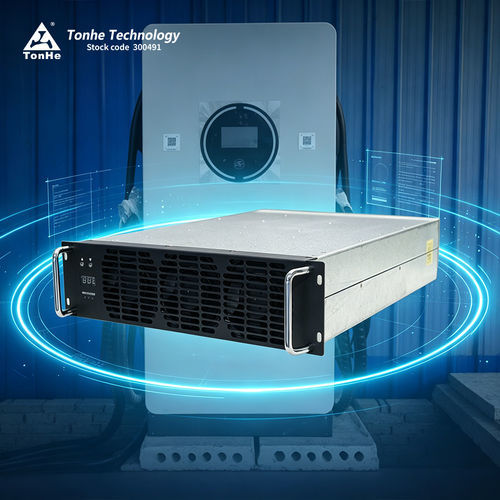

电动车充电模块 TH40F10030C9E-WT

电动车EV直流

产品简介
TH40F10030C9E-WT 是为电动汽车充电应用设计的高效率、高功率密度电源模块。支持 270Vac–490Vac 三相四线输入（3 相 + PE），最大输出功率 40 kW。默认恒功率输出范围为 300 Vdc–1000 Vdc。充电系统的监控/控制单元可通过 CAN 总线与模块通信，实现参数配置、运行参数采集与状态控制。

产品优势

• 低噪声：满载工况下约 60 dB（标准环境）
• 高效率：满载效率 >96%；峰值效率 ≥97.2%
• 待机无功功率低：<12 Var
• DM 设计：绕组组件体积约减小 30%，散热性能提升

参数性能（摘要）
型号：TH40F10030C9E-WT
交流输入：支持 270Vac–490Vac 三相四线系统（3 相 + PE）。
直流输出：默认恒功率输出 300 Vdc–1000 Vdc；额定功率 40 kW。

生产与测试中心（摘要）
生产按 ISO9001 和 IATF16949 质量管理体系执行。设备包括全自动 SMT 线、锡膏印刷与检测设备、插件和波峰焊线、自动保护喷涂线、老化检测线等；超过 50 道工序后年产能超过 500,000 台。
测试中心配备世界级 3m 半消声 EMC 室及先进测试设备（功率分析仪、恒温恒湿箱、交流稳定电源、直流负载及瞬态抗扰度系统），用于辐射发射/抗扰度以及可靠性综合测试。

包装与运输（摘要）
小批订单通常使用国际快递（门到门）；大批量发货采用海运或空运集装箱。

常见问题（部分）

• 通信协议：CAN，总线速率典型 125 kbps，电压等级 5 V。
• 固化填充：系列产品均支持胶体填充/封装。
• 安装方式：可水平、侧立或倒置安装（倒置安装可能需定制前面板）。
• 交货时间：样品通常有现货；小批量生产交期短（示例：≥10 台约 7 天）；大批或定制订单需协商（示例：约 35 天）。
• 付款条款：标准为 100% 电汇预付；长期合作可协商分期条款。
• 保修：自收到货物起标准 12 个月保修期。
• 售后服务：根据合同与条件提供线上与现场服务。
• 认证：ISO9001、IATF16949、CE、TUV 等相关资质。

特性 / 技术规格

• 型号：TH40F10030C9E-WT
• 品牌：Tonhe
• 交流输入 - 额定电压：380 VAC 三相（无中性线）；工作范围 285–475 VAC
• 交流输入 - 频率：50 Hz
• 交流输入 - 功率因数：≥0.99
• 交流输入 - 过压保护：490 ± 10 Vac
• 交流输入 - 欠压保护：270 ± 10 Vac
• 直流输出 - 额定输出功率：40 kW
• 直流输出 - 输出电压范围：50–1000 VDC
• 直流输出 - 输出电流范围：1–134 A
• 直流输出 - 恒功率范围：300–1000 VDC → 恒 40 kW 输出
• 直流输出 - 峰值效率：≥97.2%
• 软启动时间：≤5 s
• 短路保护：短路关断并锁定（需断电复位）
• 电压调节精度：≤±0.5%
• 总谐波失真 THD：≤5%
• 电流调节精度：≤±1%
• 电流共享失衡：≤±5%
• 工作温度：-40 ℃ ~ +70 ℃
• 相对湿度：5%RH–95%RH（无凝露）
• 海拔：≤2000 m
• 冷却方式：风扇冷却
• 待机功耗：<10 W
• 通信：CAN（CAN 总线）
• 地址设置：数显 + 按键操作
• 模块尺寸（不含手柄）：437.5 × 300 × 84 mm（长 × 宽 × 高）
• 重量：≤18 kg
• MTBF：500,000 小时
