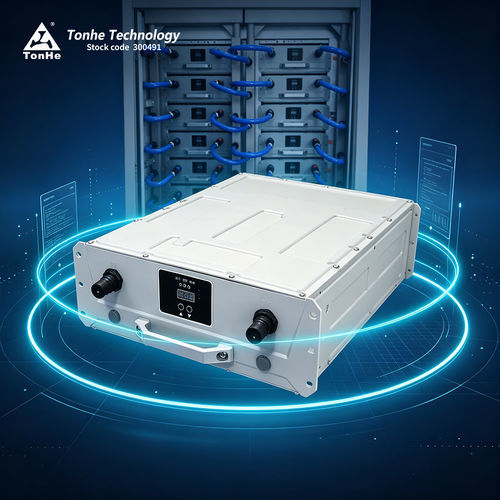

数字供电模块 TH40F10030C8L-WT

直流交流

产品简介
TH40F10030C8L-WT 为 Tonhe 出品的液冷电源模块，适用于电动汽车充电桩。支持 323–460 VAC 的三相四线（3相+PE）输入，额定输入 400 VAC。额定直流输出功率 40 kW，恒功率输出电压范围 300–1000 VDC。充电系统的监控/控制单元可通过 CAN 总线与模块通信，用于参数配置、运行参数采集及状态控制。

产品优势

• 运行噪声：0 dB
• 防护等级：IP65
• 超宽工作温度：-40 °C 至 +75 °C
• 预期使用寿命 >10 年，设计减少日常维护
• 峰值转换效率 ≥97%

参数性能
型号：TH40F10030C8L-WT
额定直流输出功率：40 kW
直流输出电压范围：300–1000 VDC
直流输出电流范围：0.5–133.3 A
恒功率范围：300–1000 VDC
峰值效率：≥97%
软启动时间：≤3 s
电压调节精度：≤±0.5%
电流调节精度：≤±1%
电流分配不平衡：≤±5%
短路保护：自回退保护

交流输入
额定电压：400 VAC（3W+PE）；工作范围 270–490 VAC
输入频率：50/60 Hz ±10%
输入功率因数：≥0.99
输入过压保护：490 ±10 VAC
输入欠压保护：270 ±10 VAC
总谐波失真 THD：≤±5%

工作环境
工作温度：-40 °C 至 +75 °C
相对湿度：≤95% 无冷凝
海拔：≤2000 m（高于 2000 m 降额）

产品特性

• 冷却方式：液冷
• 防护等级：IP65
• 待机功耗：<10 W
• 通信协议：CAN（125 kbs，5 V）
• 地址设定：数显屏 + 按键操作
• 尺寸（不含手柄 D×W×H）：460×300×120 mm
• 重量：≤35 kg
• MTBF：500,000 小时

生产与测试
采用自动化 SMT 与装配生产线，具备防护喷涂与老化工艺。产品验证包括 EMC 发射与抗扰度测试，以及环境与电气试验的专业实验室能力。

包装与运输
按运输保护要求包装。小批量采用快递门到门，大批量采用集装箱海运/空运。物流条款（如 FOB）可协商。

常见问答（摘要）

• 通信协议：CAN，125 kbs，5 V
• 灌封：系列支持按需灌封
• 安装方式：可水平、侧装或倒置安装（倒置安装可能需定制前面板）
• 交期：工厂直销；小批量（约 10 台）约 7 天，量产或定制交期更长（约 35 天，视协商）
• 付款方式：电汇预付（长期合作条款可协商）
• 定制服务：支持 OEM/ODM（铭牌、颜色、外形等）
• 质保：自收到货起 12 个月

特性 / 技术规格

• 型号：TH40F10030C8L-WT
• 品牌：Tonhe
• 防护等级：IP65
• 额定直流输出功率：40 kW
• 直流输出电压范围：300–1000 VDC
• 直流输出电流范围：0.5–133.3 A
• 额定交流输入电压：400 VAC（3W+PE）；范围 270–490 VAC
• 输入频率：50/60 Hz ±10%
• 输入功率因数：≥0.99
• THD：≤±5%
• 峰值转换效率：≥97%
• 软启动：≤3 s
• 电压调节：≤±0.5%
• 电流调节：≤±1%
• 电流分配不平衡：≤±5%
• 冷却方式：液冷
• 待机功耗：<10 W
• 通信：CAN（125 kbs，5 V）
• 尺寸：460×300×120 mm（不含手柄）
• 重量：≤35 kg
• MTBF：500,000 小时
• 预期寿命：>10 年
