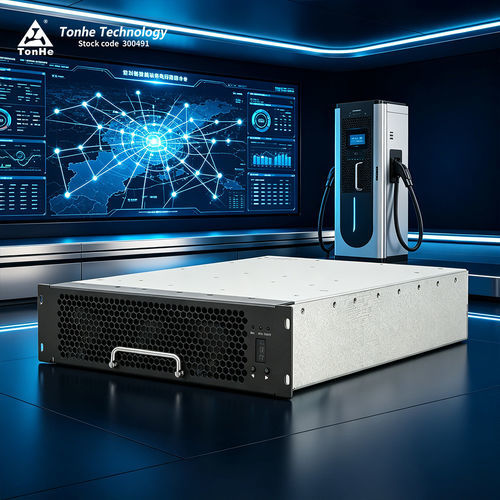

ACDC供电模块 THWT40F10030C9E

产品简介
THWT40F10030C9E是一款面向工业与商用场景的40 kW直流充电模块，适用于电动汽车充电。模块符合IEC61851和IEC60664等标准，可满足C类（Class B）电磁兼容要求。

产品优势

• 宽输出恒功率范围：300–1000 VDC
• 超低待机功耗：<10 W
• 低总谐波失真：≤5%
• 超宽工作温度：-40 ℃至+75 ℃
• 高峰值转换效率：≥97.2%
• 低噪声：满载时60 dB（室温）

参数性能
型号：THWT40F10030C9E
AC输入：额定电压 400 VAC，3W+PE（工作范围 340–460 VAC）；50/60 Hz ±10%；功率因数 ≥0.99；过压保护 490 ±6 VAC；欠压保护 270 ±6 VAC
DC输出：额定输出功率 40 kW；输出电压范围 200–1000 VDC；输出电流范围 8–134 A；恒功率区间 300–500 VDC 与 500–1000 VDC；峰值效率 ≥97.2%；软启动时间 ≤3 s；短路保护 自恢复；电压调节精度 ≤±0.5%；电流调节精度 ≤±1%；电流共享不平衡 ≤±5%；THD ≤5%
工作环境：工作温度 -40 ℃至+70 ℃；相对湿度 ≤95% RH（无凝露）；海拔 ≤2000 m（超出需降额）
机械尺寸：无把手尺寸 437.5 × 300 × 84 mm（长×宽×高）；重量 ≤18 kg；冷却方式：风扇冷却；MTBF 500,000 小时
通信与控制：CAN（125 kb/s，5 V）；数显与按键设置地址/参数；支持灌胶封装（glue filling）

生产与测试能力
Tonhe Technology通过ISO9001与IATF16949认证。制造包括全自动SMT生产线、锡膏印刷与检测、波峰焊线、自动涂覆线、老化检测线及完善的装配工艺，年产能超过50万台充电模块。

证书与包装
产品可提供CE等证书。包装与发货按公司生产流程执行（包装图片可按需提供）。

常见问题（节选）

• 通信协议：CAN，125 kb/s，5 V。
• 灌胶：全系列支持灌胶封装。
• 安装方式：可水平、侧立或倒置安装（倒置需前面板无把手）。
• 交货期：通常≥10台约7天；大批量或定制订单约35天左右。
• 付款条款：标准为预付TT；长期战略合作可协商其他条件。
• 定制：支持OEM/ODM（铭牌、LOGO、型号印刷，外观颜色与形状定制）。
• 质保：标准自收货之日起12个月。
• 售后：可根据合同提供线上与现场服务；针对项目可提供24小时响应方案。
• 认证：ISO9001、IATF16949、CE、TUV等。

技术规格

• 型号：THWT40F10030C9E
• Brand：Tonhe Technology
• 额定输出功率：40 kW
• 输出电压范围：200–1000 VDC
• 输出电流范围：8–134 A
• 恒功率区间：300–500 VDC 与 500–1000 VDC
• 峰值转换效率：≥97.2%
• 待机功耗：<10 W
• THD：≤5%
• 软启动时间：≤3 s
• 短路保护：自恢复
• 电压调节精度：≤±0.5%
• 电流调节精度：≤±1%
• 电流共享不平衡：≤±5%
• 冷却：风扇冷却
• 通信：CAN（125 kb/s，5 V）
• AC输入额定电压：400 VAC，3W+PE（340–460 VAC）
• 输入频率：50/60 Hz ±10%
• 功率因数：≥0.99
• 工作温度：-40 ℃至+70 ℃
• 相对湿度：≤95% RH（无凝露）
• 海拔：≤2000 m（超出需降额）
• 尺寸（无把手）：437.5 × 300 × 84 mm
• 重量：≤18 kg
• MTBF：500,000 小时
