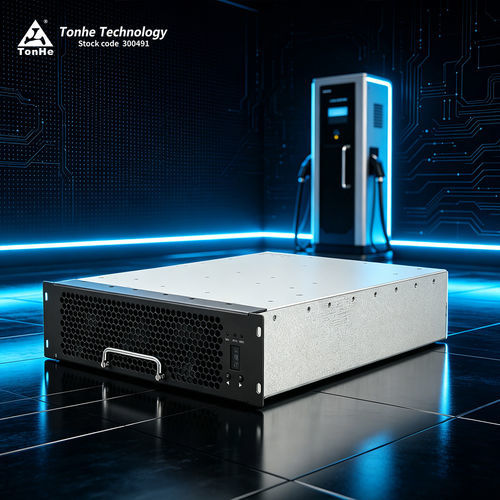

电动车充电模块 THWT40F10030C9EUR

电动车EV直流

产品简介
THWT40F10030C9EUR 是为北美市场开发的 40 kW 高效高功率密度直流电动汽车充电电源模块，符合 UL2202 要求。

产品介绍
THWT40F10030C9EUR 适用于直流快充整机集成。模块提供 40 kW 额定输出，具有宽输出电压范围，并支持全胶/树脂填充以增强环境防护。

产品优势

• 宽输出恒功率范围：300–1000 VDC
• 超低待机功耗：<10 W
• 低总谐波失真（THD）：≤5%
• 超宽工作温度：-40 ℃ 至 +75 ℃
• 高转换效率：峰值效率 ≥97.2%
• 低噪音：满载时 60 dB（室温）

参数性能
型号：THWT40F10030C9EUR

交流输入：
额定输入电压：480 VAC，3W+PE；工作范围 286–533 VAC
输入频率：60 Hz ±10%
输入功率因数：≥0.99
输入过压保护：536 ±3 VAC
输入欠压保护：289 ±3 VAC

直流输出：
额定输出功率：40 kW
输出电压范围：200–1000 VDC
输出电流范围：8–134 A
输出恒功率范围：300–1000 VDC
峰值效率：≥97.2%
软启动时间：≤3 s
短路保护：自恢复保护
电压调节精度：≤±0.5%
THD：≤5%
电流调节精度：≤±1%
电流分配不平衡：≤±5%

工作环境
工作温度：-40 ℃ 至 +70 ℃
相对湿度：≤95% RH 无凝露
海拔：≤2000 m（超过 2000 m 需降额）

产品特性
散热方式：风扇冷却
待机功耗：<10 W
通信协议：CAN（125 kbps，5 V 电平）
地址设置：数码显示，按键操作
模块尺寸（不含手柄）：437.5 × 300 × 84 mm（L × W × H）
重量：≤18 kg
MTBF：500,000 小时

生产中心
Tonhe Technology 通过了 ISO9001 与 IATF16949 汽车质量管理体系认证。生产设施包括全自动 SMT 贴片线、自动锡膏印刷及检测、插件与波峰焊、自动三防喷涂线、老化检测线等，支持充电模块的批量生产。

测试中心
Tonhe Technology 配备 CNAS 认证的 EMC 实验室，拥有世界级 3m 半消声室、Chroma 电子负载、稳定 AC 电源、Yokogawa WT 功率分析仪、Fluke 仪表、温湿度试验箱、AXOS8 测试系统及浪涌/抗扰度试验设备。

认证展示
产品与公司具备多项认证（本产品符合 UL2202），并通过 CE、TUV 及质量管理体系认证。

包装与运输
小批量订单：快递（FedEx、DHL、UPS 等）门到门。大批量：集装箱海运或空运。常用贸易条款 FOB 石家庄。

常见问答

• 通信协议是什么？CAN（125 kbps，5 V）
• 模块是否支持胶/树脂填充？是的，系列模块支持全胶/树脂填充。
• 模块可如何安装？支持水平、侧立或倒置安装；倒置安装可定制无手柄前面板。
• 如何安排运输？小订单走快递，大订单走集装箱海运或空运。
• 交货时间？典型最小起订交期：≥10 件约 7 天；大批量或定制订单交期更长（例如 ~35 天）。
• 付款条款？标准为 100% 电汇预付；长期合作可协商（如 50%/50% 或 30%/70%）。
• 可提供哪些定制服务？支持 OEM/ODM：铭牌、LOGO、型号标注及颜色/外形定制。
• 保修期多长？标准自收货之日起 12 个月保修。
• 售后服务？可根据合同提供线上及现场服务。

技术参数 / 规格

• 型号：THWT40F10030C9EUR
• 品牌：Tonhe Technology
• 额定输出功率：40 kW
• 输出电压范围：200–1000 VDC
• 输出电流范围：8–134 A
• 输出恒功率范围：300–1000 VDC
• 峰值效率：≥97.2%
• THD：≤5%
• 电压调节精度：≤±0.5%
• 电流调节精度：≤±1%
• 待机功耗：<10 W
• 噪声：60 dB（满载，室温）
• 工作温度：-40 ℃ 至 +70 ℃
• 尺寸（不含手柄）：437.5 × 300 × 84 mm（L × W × H）
• 重量：≤18 kg
• MTBF：500,000 小时
