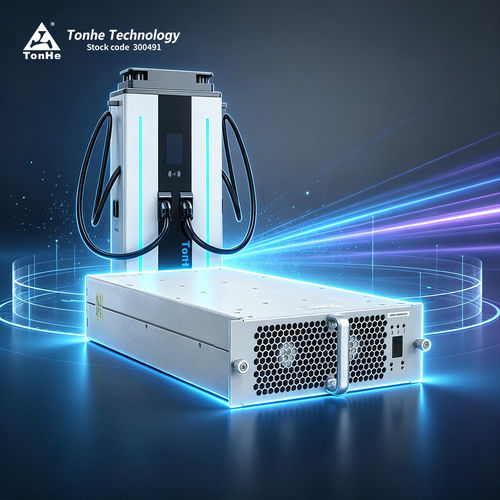

全SiC供电模块 TH40F10030C8E-WT

ACDC

产品简介
TH40F10030C8E-WT是Tonhe Technology为充电桩专门开发的高效率、高功率密度电源模块。支持270–490VAC三相四线输入（3φ + PE），最大输出功率40 kW，默认定功率输出区间为300–500 VDC和600–1000 VDC。

产品介绍
该模块面向电动汽车充电站设计，具有宽范围交流输入、灵活的直流输出区间和紧凑的体积，便于集成到充电系统和机柜中。

产品优势

• 符合国家电网“三统一”尺寸，便于充电模块化集成。
• 宽定功率输出范围：300–500 VDC 和 600–1000 VDC，适配多种电池系统。
• 待机无功功率极低：≤10 Var，降低电网影响。
• 总谐波失真低：≤5%，提升供电质量。

参数性能
型号：TH40F10030C8E-WT
交流输入：额定电压 380 VAC，3φ + PE；工作范围 270–490 VAC
输入频率：50/60 Hz ±10%
输入功率因数：≥0.99
输入过压保护：487±10 VAC
输入欠压保护：270±10 VAC

直流输出：额定输出功率 40 kW
输出电压范围：50–1000 VDC
输出电流范围：0.5–134 A
定功率区间：300–500 VDC；600–1000 VDC
最高效率：≥96%
软启动时间：3–8 s
短路保护：自动回退保护
电压调节精度：≤±0.5%
THD：≤5%
电流调节精度：≤±1%
电流分配不平衡：≤±5%

产品特性

• 散热方式：风扇散热，热性能可控。
• 待机功耗：≤10 W。
• 通信协议：CAN（125 kbps，CAN电平5 V）。
• 地址/操作：数字屏显示，按键操作。
• 尺寸（不含手柄）：460 × 218 × 84 mm（长 × 宽 × 高）。
• 重量：≤15 kg。
• 平均无故障时间（MTBF）：500,000 小时。

生产中心
Tonhe Technology已通过ISO9001与IATF16949认证。制造中心配备两条全自动SMT贴片线、自动印刷与检测、波峰焊装配线、自动三防喷涂线及老化检测线。经整线后年产量超过50万充电模块。

测试中心
Tonhe Technology拥有经CNAS和DiLAC认证的一流EMC实验室，测试设备包括半消声3m电磁兼容室、Chroma电子负载、交流电源、Yokogawa功率分析仪、Fluke仪器和温湿度试验箱，具备浪涌、EFT、DIPs及瞬态抗扰度测试能力。

证书展示
公司及产品获得包括CE和TUV在内的认证；企业质量体系包括ISO9001和IATF16949。

常见问答（节选）

• 通信协议：CAN；波特率125 kbps；CAN电平5 V。
• 灌胶：全系列模块均支持灌胶/potting。
• 安装：模块可水平、侧立或倒装安装；倒装时可提供无手柄前面板。
• 交货周期：生产订单的典型交期取决于数量；样品可能有现货。大批量或定制订单交期可能不同。
• 付款条款：标准为100%电汇预付；长期合作可协商（例如50%/50%或30%/70%）。
• 保修：标准保修为自收货之日起12个月。
• 售后服务：根据合同提供线上及现场售后；项目可提供24小时响应方案。
• 市场：充电模块与EV充电器已出口至多国市场。

技术规格

• 型号：TH40F10030C8E-WT
• 品牌：Tonhe Technology
• 交流输入额定电压：380 VAC（工作 270–490 VAC）
• 输入频率：50/60 Hz ±10%
• 输入功率因数：≥0.99
• 直流额定输出功率：40 kW
• 输出电压范围：50–1000 VDC
• 输出电流范围：0.5–134 A
• 定功率区间：300–500 VDC；600–1000 VDC
• 峰值效率：≥96%
• 软启动时间：3–8 s
• 保护：短路自动回退保护
• 电压调节精度：≤±0.5%
• THD：≤5%
• 电流调节精度：≤±1%
• 电流分配不平衡：≤±5%
• 工作温度：-30°C 至 +70°C
• 相对湿度：5%–95%RH（无冷凝）
• 海拔：≤2000 m（以上需降额）
• 散热：风扇散热
• 待机功耗：≤10 W
• 通信：CAN（125 kbps，5 V）
• 地址/操作：数字屏、按键操作
• 尺寸（不含手柄）：460 × 218 × 84 mm（长 × 宽 × 高）
• 重量：≤15 kg
• MTBF：500,000 小时
