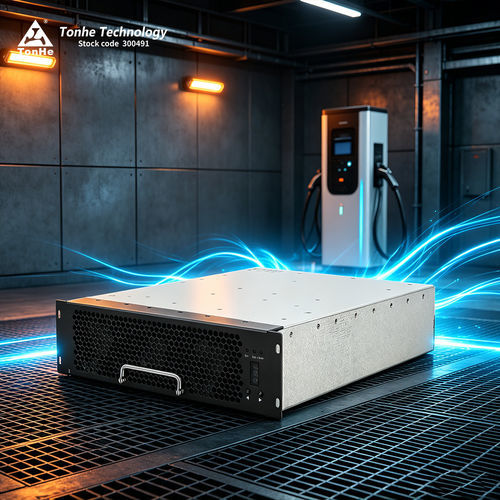

直流供电模块 TH40F10030C7E-WT

产品简介

• TH40F10030C7E-WT 是 Tonhe 为电动汽车直流充电器与充电桩设计的 40 kW 直流充电模块。
• 输出电压可达 1000 VDC；在 300–500 VDC 与 600–1000 VDC 区间可维持 40 kW 恒功率输出。
• 外形尺寸兼容 30 kW 模块，便于升级与迭代。

产品介绍
TH40F10030C7E-WT 为商用 EV 充电系统开发的智能化高功率密度直流充电模块，支持最高 1000 VDC 输出，并在指定电压窗内提供 40 kW 恒功率。模块采用智能风冷散热，支持普通与静音两种模式，支持通过 CAN 总线进行参数设置与运行状态控制，同时具备本地显示与按键操作功能。

产品优势

• 双段恒功率输出区间：300–500 VDC 与 600–1000 VDC，均可实现 40 kW 恒功率。
• 极低待机功耗：<10 W。
• 总谐波失真低：THD ≤5%。
• 超宽工作温度范围：-40℃ 至 +75℃。
• 高转换效率：峰值效率 ≥96%。

参数性能
交流输入：额定 380 VAC，三相；工作范围 270–490 VAC。频率 50/60 Hz ±10%。输入功率因数 ≥0.99。过压保护 490±10 VAC；欠压保护 270±10 VAC。

直流输出：额定输出功率 40 kW。输出电压范围 50–1000 VDC。输出电流范围 0.5–134 A。在 300–500 VDC 与 600–1000 VDC 区间可保持 40 kW 恒功率。峰值转换效率 ≥96%。软启动时间 3–8 s。短路保护：自恢复保护。电压调节精度 ≤±0.5%。电流调节精度 ≤±1%。电流分配不平衡 ≤±5%。THD ≤5%。

工作环境
工作温度：-40℃ 至 +75℃。相对湿度 ≤95%（无凝结）。海拔 ≤2000 m（超过 2000 m 需降额）。

产品特性

• 散热方式：风扇冷却（智能空冷，支持普通/静音模式）。
• 待机功耗 <10 W。
• 通信：CAN 总线（支持 CAN 控制与参数设置；典型 CAN 波特率 125 kbps）。
• 本地操作：数字显示与按键用于地址设置与状态查看。
• 模块尺寸（不含手柄）：437.5 × 300 × 84 mm（长×宽×高）。重量 ≤16 kg。
• 平均无故障时间（MTBF）：500,000 小时。标准保修：签收货物后 12 个月。

技术规格

• 型号：TH40F10030C7E-WT
• 品牌：Tonhe
• 额定直流输出功率：40 kW
• 直流输出电压范围：50–1000 VDC
• 直流输出电流范围：0.5–134 A
• 恒功率区间：300–500 VDC 与 600–1000 VDC（40 kW）
• 峰值转换效率：≥96%
• 待机功耗：<10 W
• 总谐波失真（THD）：≤5%
• 电压调节精度：≤±0.5%
• 电流调节精度：≤±1%
• 电流分配不平衡：≤±5%
• 软启动时间：3–8 s
• 短路保护：自恢复保护
• 冷却：风扇（智能空冷，普通/静音模式）
• 通信：CAN 总线（典型 125 kbps）
• 尺寸（长×宽×高 不含手柄）：437.5 × 300 × 84 mm
• 重量：≤16 kg
• 工作温度：-40℃ 至 +75℃
• 相对湿度：≤95%（无凝结）
• 海拔：≤2000 m（超过 2000 m 降额）
• MTBF：500,000 小时
• 保修：签收后 12 个月
