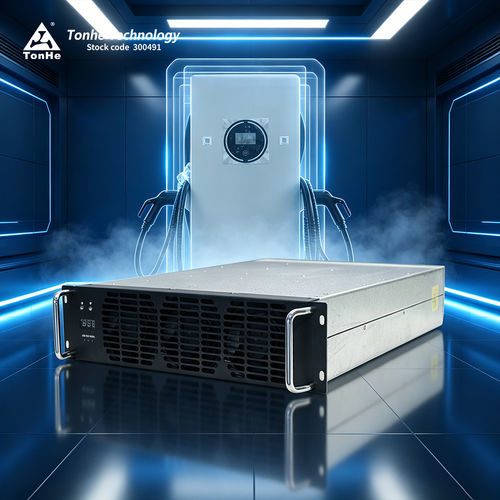

ACDC供电模块 TH40F10030C9E-WT
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 类型
- ACDC
- 电压
最少: 285 V
最多: 475 V
产品介绍
Product Overview
TH40F10030C9E-WT（Taihang Series）为高效、高功率密度的电动汽车充电电源模块。支持270–490 Vac三相四线制输入（3相+PE），最大功率40 kW，默认定功率输出范围300–1000 VDC。充电系统监控/控制单元通过CAN总线与模块通信，用于设置工作参数、采集运行数据并控制工作状态。
Product Advantages
Parametric Performance (summary)
型号：TH40F10030C9E-WT
交流输入：额定380 VAC（三相，无中线），工作范围285–475 VAC；输入频率50 Hz；输入功率因数≥0.99；过压保护490±10 VAC；欠压保护270±10 VAC。
直流输出：额定输出功率40 kW；输出电压范围50–1000 VDC；输出电流范围1–134 A；定功率范围：300–1000 VDC时恒定40 kW输出；峰值效率≥97.2%；软启动时间≤5 s；短路保护：短路关断并锁定（需断电重启恢复）；电压调节精度≤±0.5%；THD≤5%；电流调节精度≤±1%；电流分配不平衡≤±5%。
Operating Environment
工作温度：-40°C ～ +70°C；相对湿度5%–95% RH（无凝露）；海拔≤2000 m。
Product Features
Production Center
制造通过ISO9001和IATF16949认证。生产中心包括SMT贴片线、锡膏印刷与检测设备、波峰焊线、保护喷涂线、老化检测线及完整配套设施。完整工艺整合后年产能超过500,000个充电模块。
Test Center
配备3m半消声EMC测试室及先进测试设备（交流/直流电源、高性能电力分析仪、温湿度箱、AXOS8测试系统、瞬态抗扰度实验室等）。测试设施支持辐射发射/抗扰度、浪涌、EFT、DIPs及充电器系统综合测试。
Packaging & Shipping
小订单：采用快递（如FedEx、DHL、UPS）门到门发货。大件/整柜：海运或空运发货；整柜常采用FOB石家庄。
FAQ (selected)
Technical Specifications
TH40F10030C9E-WT（Taihang Series）为高效、高功率密度的电动汽车充电电源模块。支持270–490 Vac三相四线制输入（3相+PE），最大功率40 kW，默认定功率输出范围300–1000 VDC。充电系统监控/控制单元通过CAN总线与模块通信，用于设置工作参数、采集运行数据并控制工作状态。
Product Advantages
- 低噪声：常温满载声压可低至60 dB
- 高效率：满载效率 >96%；峰值效率 ≥97.2%
- 低待机无功功率：<12 Var
- DM设计：绕组件体积约减少30%，有利于散热
Parametric Performance (summary)
型号：TH40F10030C9E-WT
交流输入：额定380 VAC（三相，无中线），工作范围285–475 VAC；输入频率50 Hz；输入功率因数≥0.99；过压保护490±10 VAC；欠压保护270±10 VAC。
直流输出：额定输出功率40 kW；输出电压范围50–1000 VDC；输出电流范围1–134 A；定功率范围：300–1000 VDC时恒定40 kW输出；峰值效率≥97.2%；软启动时间≤5 s；短路保护：短路关断并锁定（需断电重启恢复）；电压调节精度≤±0.5%；THD≤5%；电流调节精度≤±1%；电流分配不平衡≤±5%。
Operating Environment
工作温度：-40°C ～ +70°C；相对湿度5%–95% RH（无凝露）；海拔≤2000 m。
Product Features
- 冷却方式：风冷（风扇）
- 待机功耗：<10 W
- 通信协议：CAN（125 kbps，5 V）
- 地址设置：数显和按键操作
- 尺寸（不含手柄）：437.5 × 300 × 84 mm（长 × 宽 × 高）
- 重量：≤18 kg
- MTBF：500,000 小时
Production Center
制造通过ISO9001和IATF16949认证。生产中心包括SMT贴片线、锡膏印刷与检测设备、波峰焊线、保护喷涂线、老化检测线及完整配套设施。完整工艺整合后年产能超过500,000个充电模块。
Test Center
配备3m半消声EMC测试室及先进测试设备（交流/直流电源、高性能电力分析仪、温湿度箱、AXOS8测试系统、瞬态抗扰度实验室等）。测试设施支持辐射发射/抗扰度、浪涌、EFT、DIPs及充电器系统综合测试。
Packaging & Shipping
小订单：采用快递（如FedEx、DHL、UPS）门到门发货。大件/整柜：海运或空运发货；整柜常采用FOB石家庄。
FAQ (selected)
- 通信协议：CAN（125 kbps，5 V）。
- 灌胶：全系列模块支持灌胶工艺。
- 安装方式：支持水平、侧立及倒装安装；支持无手柄前面板定制。
- 交货期：小批量按典型交期；大批或定制需更长生产周期（示例：大/定制约35天，视车间排期）。
- 付款条款：单次订单标准为TT预付；长期合作条款可协商。
- 质保：标准为收货后12个月。
- 售后服务：根据合同条件提供在线及现场服务；可提供24小时响应机制。
- 认证：公司具备ISO9001、IATF16949，产品具有CE/TUV等认证。
Technical Specifications
- Model No.: TH40F10030C9E-WT
- Brand: Tonhe
- AC Input Voltage: 额定380 VAC（三相），工作285–475 VAC
- AC Input Frequency: 50 Hz
- Input Power Factor: ≥0.99
- Input Overvoltage Protection: 490±10 VAC
- Input Undervoltage Protection: 270±10 VAC
- Rated DC Output Power: 40 kW
- Output Voltage Range: 50–1000 VDC
- Output Current Range: 1–134 A
- Constant Power Range: 300–1000 VDC @ 40 kW
- Peak Efficiency: ≥97.2%（满载 >96%）
- Soft Start Time: ≤5 s
- Short-circuit Protection: 关断并锁定；需断电重启恢复
- Voltage Regulation Accuracy: ≤±0.5%
- THD: ≤5%
- Current Regulation Accuracy: ≤±1%
- Current Sharing Imbalance: ≤±5%
- Cooling Method: 风冷（风扇）
- Standby Power Consumption: <10 W
- Communication Protocol: CAN（125 kbps，5 V）
- Address Setting: 数显与按键
- Dimensions (without handle): 437.5 × 300 × 84 mm（L × W × H）
- Weight: ≤18 kg
- MTBF: 500,000 小时
