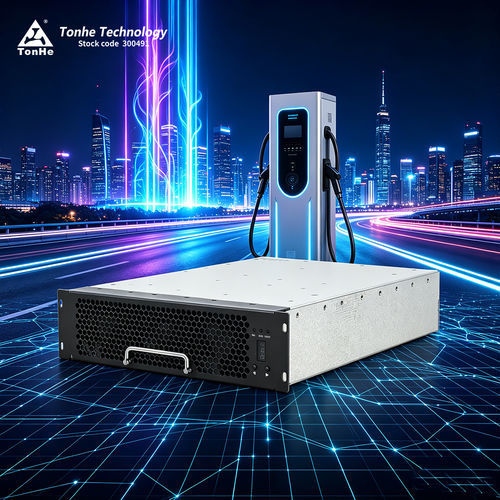

全SiC供电模块 THWT40F10030C9EUR

ACDC

产品简介
THWT40F10030C9EUR 是 Tonhe Technology 为美国市场开发的高效率、高功率密度直流充电模块，符合 UL2202 标准。

产品优势

• 输出恒功率范围宽：300–1000 VDC
• 超低待机功耗：<10 W
• 总谐波失真极低：≤5%
• 超宽工作温度范围：-40°C 至 +75°C
• 高转换效率：峰值效率 ≥97.2%
• 超低噪声：满载时 60 dB（室温）

参数性能
型号：THWT40F10030C9EUR

• 交流输入：
  • 输入电压：额定 480 VAC，3W+PE；工作范围 286–533 VAC
  • 输入频率：60 Hz ±10%
  • 输入功率因数：≥0.99
  • 输入过压保护：289±3 VAC
  • 输入欠压保护：536±3 VAC
• 直流输出：
  • 额定输出功率：40 kW
  • 输出电压范围：200–1000 VDC
  • 输出电流范围：8–134 A
  • 输出恒功率范围：300–1000 VDC
  • 峰值效率：≥97.2%
  • 软启动时间：≤3 s
  • 短路保护：自恢复保护
  • 电压调节精度：≤±0.5%
  • THD：≤5%
  • 电流调节精度：≤±1%
  • 电流分配不平衡：≤±5%

工作环境

• 工作温度：-40°C 至 +70°C
• 相对湿度：≤95% RH，无凝露
• 海拔：≤2000 m（超过2000 m降额）

产品特性

• 冷却方式：风冷
• 待机功耗：<10 W
• 通信协议：CAN（波特率 125 kbs，电压等级 5 V）
• 地址设置：数码屏显示，按键操作
• 模块尺寸（不含手柄）：437.5 × 300 × 84 mm（长 × 宽 × 高）
• 重量：≤18 kg
• 平均故障间隔时间（MTBF）：500,000 小时

生产中心
Tonhe Technology 获得 ISO9001 与 IATF16949 质量管理体系认证。制造包括自动 SMT 线、自动印刷与检测设备、波峰焊、自动保护喷涂线、老化检测线等配套设施。经 50 多道生产工序后，年产能超过 500,000 个充电模块。

测试中心
Tonhe Technology 拥有 CNAS 和 DiLAC 认证的一流 EMC 实验室。测试设备包括世界级 3 m 半消声 EMC 室、Chroma 电子负载、交流电源、Yokogawa WT1800 功率分析仪、Fluke 万用表、温湿度箱等系统，可实现整机测试及瞬态抗扰度测试。

证书展示
证书与合规性包括 UL2202 及其他与出口充电模块相关的行业认证。

包装与运输
包装与运输适配小批订单（快递）和大宗发货（海运或空运集装箱）。客户常用 FOB Shijiazhuang 条款。

常见问题（部分）

• 通信协议：CAN；CAN 波特率 125 kbs；CAN 电压等级 5 V。
• 灌胶：全系列模块支持灌胶。
• 安装：模块可水平、侧立或倒置安装。
• 交货时间：量产订单按典型交期；样品可能有现货。最小起订量与交期随订单规模而异。
• 付款条款：制造商标准条款；长期合作可协商。
• 保修：标准保修为自收货起 12 个月。
• 售后服务：根据合同提供在线和现场服务；项目提供 24 小时响应方案。

技术规格

• 型号：THWT40F10030C9EUR
• 品牌：Tonhe Technology
• 额定输出功率：40 kW
• 输出电压范围：200–1000 VDC
• 输出电流范围：8–134 A
• 输出恒功率范围：300–1000 VDC
• 峰值效率：≥97.2%
• 待机功耗：<10 W
• THD：≤5%
• 工作温度：-40°C 至 +70°C
• 冷却：风冷
• 尺寸（长×宽×高）：437.5 × 300 × 84 mm（不含手柄）
• 重量：≤18 kg
• MTBF：500,000 小时
