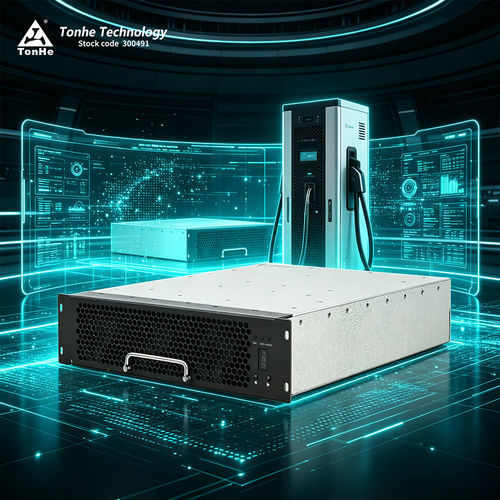

电动车EV充电模块 THWT40F10030C9E

直流

产品简介
THWT40F10030C9E 是 Tonhe Technology 为欧洲市场开发的高效率、高功率密度直流充电模块。该模块符合 IEC 61851、IEC 60664 等相关标准，并可满足 EMC B 级要求。

产品介绍
THWT40F10030C9E 支持宽输入和输出范围，针对需要体积紧凑且转换效率高的直流快充场景进行了优化。模块集成了多重保护和数字控制接口，便于系统级集成。

产品优势

• 宽输出定功率范围：300–1000 VDC
• 超低待机功耗：<10 W
• 低总谐波失真（THD）：≤5%
• 宽工作温度范围：-40 °C 至 +70 °C（规格）
• 高转换效率：峰值效率 ≥97.2%
• 低噪音水平：满载约 60 dB（室温）

参数性能
型号：THWT40F10030C9E
交流输入：额定 400 VAC，3W+PE；工作范围 340–460 VAC；频率 50/60 Hz ±10%；输入功率因数 ≥0.99；过压保护 490±6 VAC；欠压保护 270±6 VAC。
直流输出：额定输出功率 40 kW；输出电压范围 200–1000 VDC；输出电流范围 8–134 A；定功率区间 300–500 VDC 与 500–1000 VDC；峰值效率 ≥97.2%；软启动 ≤3 s；短路保护：自恢复保护；电压调节精度 ≤±0.5%；THD ≤5%；电流调节精度 ≤±1%；电流共享不平衡 ≤±5%。

工作环境
工作温度：-40 °C 至 +70 °C；相对湿度 ≤95% RH（无冷凝）；海拔 ≤2000 m（超出 2000 m 需降容）。

产品特性

• 冷却方式：风扇冷却
• 待机功耗：<10 W
• 通信协议：CAN（模块波特率：125 kb/s；CAN 电平：5 V）
• 地址设置与控制：数字显示与按键操作
• 模块尺寸（无手柄）：437.5 × 300 × 84 mm（长 × 宽 × 高）
• 重量：≤18 kg
• 平均无故障时间（MTBF）：500,000 小时

生产中心
Tonhe Technology 通过了 ISO9001 和 IATF16949 质量管理体系认证，拥有自动化 SMT 产线、锡膏印刷与检测设备、波峰焊产线、保护涂覆线及老化检测线等，支持大批量模块生产。

测试中心
公司具备 CNAS/DiLAC 认可的一流 EMC 实验能力，配备 3 m 半消声室和电子负载、交流电源、电能分析仪、环境试验箱、瞬态/抗扰试验系统等先进测试设备，可对充电器与模块进行全面验证。

技术规格

• 型号：THWT40F10030C9E
• 品牌：Tonhe Technology
• 额定输出功率：40 kW
• 输出电压范围：200–1000 VDC
• 输出电流范围：8–134 A
• 定功率区间：300–500 VDC；500–1000 VDC
• 峰值效率：≥97.2%
• 待机功耗：<10 W
• THD：≤5%
• 电压调节精度：≤±0.5%
• 电流调节精度：≤±1%
• 电流共享不平衡：≤±5%
• 冷却：风扇冷却
• 通信：CAN（125 kb/s，5 V）
• 工作温度：-40 °C 至 +70 °C
• 相对湿度：≤95% RH（无冷凝）
• 海拔：≤2000 m（需降容）
• 尺寸（无手柄）：437.5 × 300 × 84 mm
• 重量：≤18 kg
• MTBF：500,000 小时
