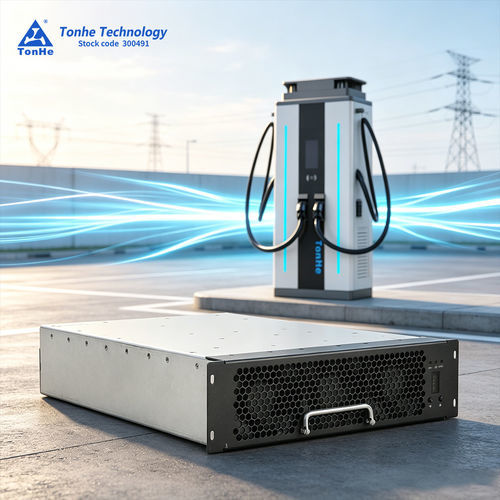

直流供电模块 THWT40F10030C9EUR

产品简介
THWT40F10030C9EUR 是一款高效率、高功率密度的直流充电模块，面向电动汽车充电应用开发，符合美国市场的 UL2202 要求。

产品介绍
该 40 kW 直流充电模块提供宽范围输出电压和可配置的恒功率工作模式，适用于快充系统。针对要求高转换效率、低待机功耗和完备保护的商用充电设备设计。

产品优势

• 输出恒功率范围宽：300–1000 VDC
• 超低待机功耗：<10 W
• 低总谐波失真：≤5%
• 宽工作温度范围：-40 °C 至 +70 °C
• 高转换效率：峰值 ≥97.2%
• 低噪音：满载时 60 dB（室温）

参数性能
型号：THWT40F10030C9EUR

交流输入：
额定电压：480 VAC，3W+PE；工作范围：286–533 VAC
输入频率：60 Hz ±10%
输入功率因数：≥0.99
输入过压保护：289±3 VAC
输入欠压保护：536±3 VAC

直流输出：
额定输出功率：40 kW
输出电压范围：200–1000 VDC
输出电流范围：8–134 A
输出恒功率范围：300–1000 VDC
峰值效率：≥97.2%
软启动时间：≤3 s
短路保护：自恢复保护
电压调节精度：≤±0.5%
THD：≤5%
电流调节精度：≤±1%
电流分配不平衡：≤±5%

工作环境
工作温度：-40 °C 至 +70 °C
相对湿度：≤95% RH（无凝结）
海拔：≤2000 m（超过 2000 m 降额）

产品特性
冷却方式：风扇冷却
待机功耗：<10 W
通信协议：CAN（125 kbps，5 V 电平）
地址设置：数显和按键操作
模块尺寸（不含手柄）：437.5 × 300 × 84 mm（长 × 宽 × 高）
重量：≤18 kg
平均无故障时间（MTBF）：500,000 小时

生产中心
Tonhe Technology 通过 ISO9001 与 IATF16949 认证。制造工艺包含 SMT 贴片线、自动印刷与检测、波峰焊线、保护喷涂线、老化检测线等配套设施。经完整生产流程后，充电模块年产量超过 500,000 台。

检测中心
具有 CNAS 认证的一流 EMC 实验室。测试设备包括用于辐射发射与抗扰度的 3m 半消声 EMC 室、Chroma 电子负载、交流电源、Yokogawa WT1800 功率分析仪、Fluke 8808A 万用表、温湿度试验箱（-60 °C 至 +150 °C）、AXOS8 瞬态/抗扰度测试系统等，适用于整机充电器测试。

包装与运输
小批量通常走国际快递；大批量以集装箱海运或空运安排。交期：一般 10 件以上批次约 7 天；样机常备。大批或定制需更长生产协调时间（例如约 35 天，视订单数量和定制情况而定）。

常见问题（精选）
通信协议：CAN，125 kbps，5 V 电平。
灌封：全系列模块支持凝胶（potting）灌封。
安装方式：模块可水平、侧立或倒装安装；可定制前面板以支持倒装安装。
付款条款：标准为订货时 100% 电汇预付，长期合作可协商。
保修：自收货起标准保修 12 个月。
售后：根据合同和条件提供线上及现场服务；提供 24 小时响应方案。

技术规格

• 型号：THWT40F10030C9EUR
• 品牌：Tonhe Technology
• 额定输出功率：40 kW
• 输出电压范围：200–1000 VDC
• 输出电流范围：8–134 A
• 输出恒功率范围：300–1000 VDC
• 峰值效率：≥97.2%
• THD：≤5%
• 电压调节精度：≤±0.5%
• 电流调节精度：≤±1%
• 电流分配不平衡：≤±5%
• 交流输入额定电压：480 VAC（3W+PE）；工作范围 286–533 VAC
• 输入频率：60 Hz ±10%
• 功率因数：≥0.99
• 待机功耗：<10 W
• 冷却：风扇冷却
• 通信：CAN（125 kbps，5 V 电平）
• 尺寸（不含手柄）：437.5 × 300 × 84 mm
• 重量：≤18 kg
• 工作温度：-40 °C 至 +70 °C
• 相对湿度：≤95% RH（无凝结）
• 海拔：≤2000 m（超过 2000 m 降额）
• MTBF：500,000 小时
