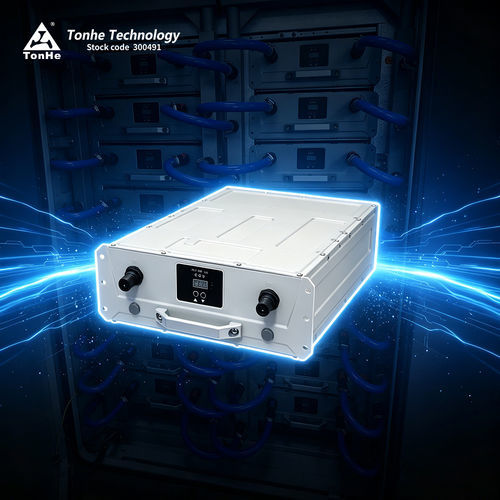

全SiC供电模块 TH40F10030C8L-WT

ACDC

产品简介
TH40F10030C8L-WT 为 Tonhe 开发的液冷电源模块，面向电动汽车充电桩。该模块额定输出功率 40 kW，具有宽 DC 输出范围，支持与充电系统监控/控制单元的 CAN 总线通信，用于工作参数设置、运行参数采集与状态控制。

产品优势

• 运行噪声：0 dB
• 防护等级：IP65
• 超宽工作温度：-40℃ ~ +75℃
• 使用寿命 > 10 年，工艺免维护
• 高转换效率：峰值效率 ≥ 97%

参数性能（摘要）
型号：TH40F10030C8L-WT

交流输入
额定电压：400 VAC，三相 + PE；工作范围：270–490 VAC
输入频率：50/60 Hz ±10%
输入功率因数：≥0.99
过压保护：490±10 VAC
欠压保护：270±10 VAC
THD：≤±5%

直流输出
额定输出功率：40 kW
输出电压范围：300–1000 VDC
输出电流范围：0.5–133.3 A
恒功率范围：300–1000 VDC
峰值效率：≥97%
软启动时间：≤3 s
电压调节精度：≤±0.5%
短路保护：自回退保护
电流调节精度：≤±1%
电流共享不平衡：≤±5%

工作环境
工作温度：-40℃ ~ +75℃
相对湿度：≤95%（无冷凝）
海拔：≤2000 m（超出 2000 m 降额）

产品特性
冷却方式：液冷
待机功耗：<10 W
通信协议：CAN（125 kbps，5 V 电平）
地址设置：数显屏 + 按键操作
尺寸（不含手柄）：460 × 300 × 120 mm（D × W × H）
重量：≤35 kg
平均无故障时间 MTBF：500,000 小时

生产与测试设施（摘要）
制造商 Tonhe 使用自动化 SMT 产线，支持充电模块的批量生产。测试中心包含 EMC 实验室及环境/测试设备（辐射发射/抗扰度、温湿度箱、AC/DC 负载、功率分析仪）。

常见问题（部分）

• 使用何种通信协议？CAN，总线速率 125 kbps，CAN 电压级别 5 V。
• 模块支持灌胶（potting）吗？支持，所有系列均支持灌胶。
• 支持的安装方式：水平、侧立或倒装（倒装安装可选专用前面板）。
• 保修：标准保修为收到货物起 12 个月。

技术规格

• 型号：TH40F10030C8L-WT
• 品牌：Tonhe
• 额定输出功率：40 kW
• 交流输入额定电压：400 VAC（3W + PE）；范围 270–490 VAC
• 输入频率：50/60 Hz ±10%
• 输入功率因数：≥0.99
• 输入过压：490±10 VAC
• 输入欠压：270±10 VAC
• THD：≤±5%
• 输出电压范围：300–1000 VDC
• 输出电流范围：0.5–133.3 A
• 恒功率范围：300–1000 VDC
• 峰值转换效率：≥97%
• 软启动时间：≤3 s
• 电压调节精度：≤±0.5%
• 短路保护：自回退保护
• 电流调节精度：≤±1%
• 电流共享不平衡：≤±5%
• 冷却：液冷
• 待机功耗：<10 W
• 通信：CAN（CAN bus）
• 地址设置：数显屏 + 按键操作
• 工作温度：-40℃ ~ +75℃
• 相对湿度：≤95%（无冷凝）
• 海拔：≤2000 m（超出 2000 m 降额）
• 防护等级：IP65
• 尺寸（不含手柄）：460 × 300 × 120 mm（D × W × H）
• 重量：≤35 kg
• MTBF：500,000 小时
• 运行噪声：0 dB
• 使用寿命：>10 年
