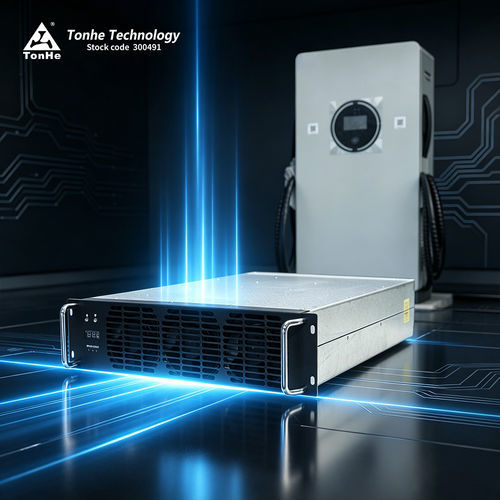

全SiC供电模块 TH40F10030C9E-WT

ACDC

产品简介
TH40F10030C9E-WT为用于充电桩的电源模块，支持270–490 Vac三相四线输入（三相+PE）。最大输出功率40 kW，默认恒功率输出范围300–1000 VDC（可配置50–1000 VDC）。充电系统的监控/控制单元可通过CAN总线与模块通讯，设置工作参数、采集运行数据并控制模块状态。

产品优势

• 低噪音：常温满载噪声≈60 dB
• 高效率：满载效率>96%；峰值效率≥97.2%
• 待机无功功率低：<12 Var
• DM设计：绕组件体积约减少30%，改善散热

参数性能（关键项）
型号：TH40F10030C9E-WT
AC输入 - 额定电压：380 VAC（三相），工作范围285–475 VAC
AC输入 - 频率：50 Hz
AC输入 - 功率因数：≥0.99
AC输入 - 过压保护：490 ± 10 VAC
AC输入 - 欠压保护：270 ± 10 VAC
DC输出 - 额定输出功率：40 kW
DC输出 - 输出电压范围：50–1000 VDC（默认恒功率输出范围300–1000 VDC，恒40 kW）
DC输出 - 输出电流范围：1–134 A
DC输出 - 峰值效率：≥97.2%
软启动时间：≤5 s
短路保护：短路关断并锁定；需断电循环恢复
电压调节精度：≤±0.5%
THD：≤5%
电流调节精度：≤±1%
电流分担不平衡：≤±5%

工作环境
工作温度：-40℃ 至 +70℃
相对湿度：5%–95% RH（无冷凝）
海拔：≤2000 m

产品特性

• 冷却方式：风冷
• 待机功耗：<10 W
• 通讯协议：CAN总线
• 地址设置 / 界面：数码屏显示 + 按键操作
• 模块尺寸（不含手柄）：437.5 × 300 × 84 mm（长 × 宽 × 高）
• 重量：≤18 kg
• 平均无故障时间MTBF：500,000 小时

生产与测试能力
制造支持自动化SMT贴片、焊膏印刷与检测、波峰焊、保护喷涂与老化检测线。测试能力包含EMC实验室、半消声3m EMC室以及用于充电器与电源模块验证的完整电气测试设备。

认证
ISO9001、IATF16949、CE、TUV

技术规格

• 型号：TH40F10030C9E-WT
• Brand: Tonhe
• 额定输出功率：40 kW
• 输出恒功率范围：300–1000 VDC（该范围内恒定40 kW）
• 输出电压范围：50–1000 VDC
• 输出电流范围：1–134 A
• 峰值效率：≥97.2%
• 满载效率：>96%
• 输入电压：额定380 VAC（三相），工作范围285–475 VAC
• 输入频率：50 Hz
• 输入功率因数：≥0.99
• 输入过压保护：490 ± 10 VAC
• 输入欠压保护：270 ± 10 VAC
• 软启动时间：≤5 s
• 短路行为：关断并锁定，需电源循环恢复
• 电压调节精度：≤±0.5%
• 电流调节精度：≤±1%
• 电流分担不平衡：≤±5%
• THD：≤5%
• 冷却：风冷
• 待机功耗：<10 W
• 通信：CAN总线
• 地址/界面：数码屏+按键
• 尺寸 (L×W×H)：437.5 × 300 × 84 mm（不含手柄）
• 重量：≤18 kg
• MTBF：500,000 小时
• 工作温度：-40℃ 至 +70℃
• 相对湿度：5%–95% RH（无冷凝）
• 海拔：≤2000 m
