圆柱塞子 6,50

螺纹不锈钢成形

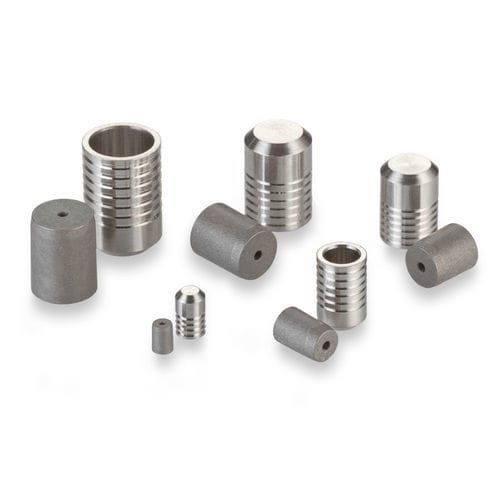

我们经典的Lee塞家族的这一成员非常适合安装在不锈钢歧管中。Lee塞是密封交叉钻孔的最简单、最成功的方法。在安装销时，受控膨胀使塞子的土地和槽“咬入”周围材料，形成独立的密封和保持环。尺寸范围从2.5到8毫米。 - 塞直径：6.50毫米 - 最大可密封通道直径：5.7毫米 - 证明压力：172 MPa - 塞材料：不锈钢 - 外壳材料：Inconel、Monel、MP35N、不锈钢或钛 一般性能 - 1级：短69，长108 - 2级：短83，长147 - 3级：短98，长172 零件编号和规格 - PLGM0650020A：短，D最大6.5，D最小6.48，C名6.3，M名5.52，K名5.64，L名4.69，重量1.5克，A最小6，N直径参考5.7，W最小1.6 - PLGM0651020A：长，D最大6.5，D最小6.48，C名9.4，M名8.62，K名5.64，L名7.49，重量2.3克，A最小9.1，N直径参考5.7，W最小1.6 替换零件和配件 - CUTA2500203A：安装工具套件 - CUTM0650103B：提取工具套件 - CUTM0651103A：量规 有关尺寸，请参阅零件编号和规格选项卡。 技术/参考文档：航空航天、能源和赛车解决方案的技术液压手册第A47页 安装程序：下载PS 203 REV L：Lee塞膨胀塞的设计标准和安装及提取程序 安装和制造工具：下载CUTA2500203A：塞安装工具，下载CUTM0650103B：塞提取工具套件，下载CUTM0651103A：塞量规 CAD信封：6.50不锈钢公制Lee塞短模型，6.50不锈钢公制Lee塞长模型 资源：PS 203 Rev L - Lee塞膨胀塞的设计标准和安装及提取程序 技术规格： - 塞直径：6.50毫米 - 最大可密封通道直径：5.7毫米 - 证明压力：172 MPa - 塞材料：不锈钢 - 外壳材料：Inconel、Monel、MP35N、不锈钢或钛 - 可用尺寸：2.5到8毫米
