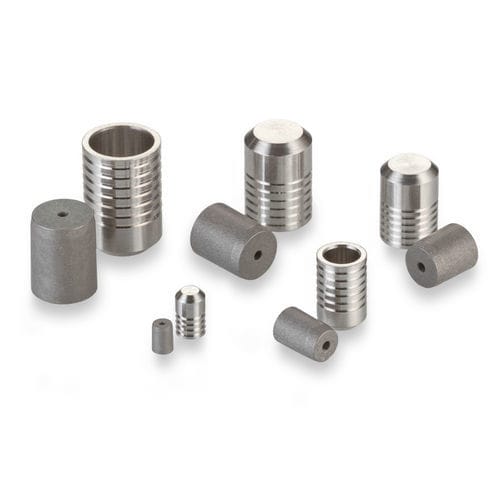

圆柱塞子 PLGM0300020A

螺纹不锈钢成形

我们经典的Lee Plug系列的这一成员非常适合安装在不锈钢歧管中。Lee塞子仍然是密封交叉钻孔的最简单、最成功的方法。在安装销钉时，受控膨胀使塞子的土地和槽口“咬入”周围材料，形成独立的密封和保持环。尺寸范围从2.5到8毫米。 - 塞子直径：3.00毫米 - 最大可密封通道直径：2.2毫米 - 证明压力：137 MPa - 塞子材料：不锈钢 - 外壳材料：Inconel、Monel、MP35N、不锈钢或钛 一般性能 - 证明压力（MPa）： - 1级：98 - 2级：113 - 3级：137 材料 - 销钉：416 CRES, QQ-S-763C, Rc 20-34, 钝化和打蜡 - 塞子：416 CRES, QQ-S-763C, Rc 20-34, 钝化 零件编号和规格 - 零件编号：PLGM0300020A - 尺寸：短 - D最大：3 - D最小：2.98 - C名：3.2 - M名：2.65 - K名：2.24 - L名：2.27 - 重量：0.16克 - A最小：3.1 - N直径参考：2.2 - W最小：1.6 - 铰孔直径1级：H10 * 3.00 - 3.06 - 铰孔直径2级：H9 * 3.00 - 3.04 - 铰孔直径3级：H7 * 3.00 - 3.01 替换零件和配件 - 安装工具套件：CUTA0930203A - 提取工具套件：CUTM0300103B - 量规：CUTM0301103A 有关尺寸，请参阅零件编号和规格选项卡。 航空航天、能源和赛车解决方案技术液压手册第A44页 CAD信封：3,00不锈钢公制李氏塞模型 Lee扩展塞的特点和优点概述 双密封A.F.O.®塞子提供预充和清洗功能 关键技术规格 - 塞子直径：3.00毫米 - 最大可密封通道直径：2.2毫米 - 证明压力：137 MPa（3级） - 塞子材料：不锈钢（416 CRES） - 外壳材料：Inconel、Monel、MP35N、不锈钢或钛 - 零件编号：PLGM0300020A - 重量：0.16克 - 铰孔直径（1级）：H10 * 3.00 - 3.06毫米 - 铰孔直径（2级）：H9 * 3.00 - 3.04毫米 - 铰孔直径（3级）：H7 * 3.00 - 3.01毫米
