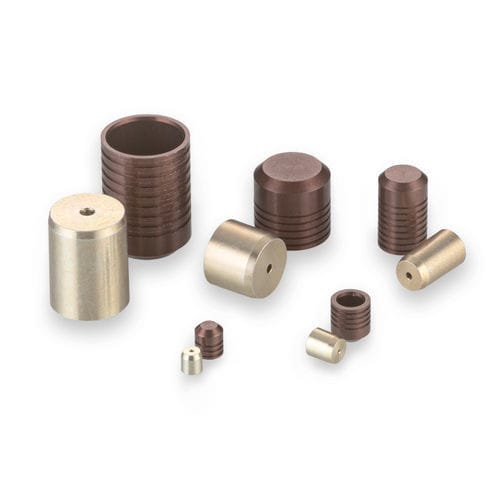

圆柱塞子 PLGM series

螺纹铝制成形

我们经典的Lee Plug系列的这一成员非常适合安装在铝制歧管中。Lee插头仍然是密封交叉钻孔的最简单、最成功的方法。在安装销钉时，受控膨胀使插头的地和槽“咬入”周围材料，形成独立的密封和保持环。尺寸范围从2.5到8毫米。 - 插头直径：5.00 mm - 最大可密封通道直径：4.2 mm - 证明压力：102 MPa - 插头材料：铝 - 外壳材料：铝 一般性能 - 1级：短49，长69 - 2级：短59，长88 - 3级：短69，长102 材料 - 销钉：2024-T4或T351铝，SAE AMS-QQ-A-225/6，Alodine黄色符合MIL-DTL-5541和蜡 - 插头：2024-T4或T351铝，SAE AMS-QQ-A-225/6，阳极氧化棕色符合MIL-A-8625 II型B 零件编号和规格 - PLGM0500010A：短，D最大5，D最小4.98，C名义4.98，M名义4.22，K名义4.08，L名义3.72，重量0.25克，A最小4.7，N直径参考4.2，W最小3.2，铰孔直径1级H10 * 5.00 - 5.06，2级H9 * 5.00 - 5.04，3级H7 * 5.00 - 5.01 - PLGM0501010A：长，D最大5，D最小4.98，C名义7.75，M名义7.12，K名义4.07，L名义6.47，重量0.39克，A最小7.6，N直径参考4.2，W最小3.2，铰孔直径1级H10 * 5.00 - 5.06，2级H9 * 5.00 - 5.04，3级H7 * 5.00 - 5.01 *DIN 7154公差在铰孔公差范围内。所有尺寸均为毫米。此信息仅供参考。 替换零件和配件： - CUTA1870203A：安装工具套件 - CUTM0500103B：提取工具套件 - CUTM0501103A：量规 产品关键事实： - 插头直径：5.00 mm - 最大可密封通道直径：4.2 mm - 证明压力：102 MPa - 插头材料：铝 - 外壳材料：铝
