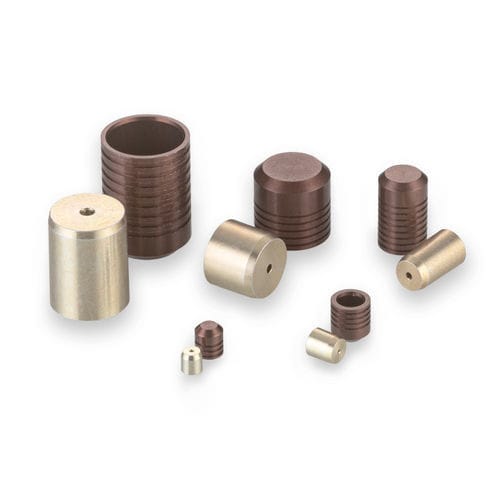

圆柱塞子 PLGM0350010A

螺纹铝制成形

我们经典的Lee Plug系列的这一成员非常适合安装到铝制歧管中。Lee塞子仍然是密封交叉钻孔的最简单、最成功的方法。在安装销钉时，受控膨胀使塞子的土地和槽口“咬入”周围材料，形成独立的密封和保持环。尺寸范围从2.5到8毫米。 - 塞子直径：3.50 mm - 最大可密封通道直径：2.7 mm - 证明压力：88 MPa - 塞子材料：铝 - 外壳材料：铝 一般性能 - 1级：49 MPa - 2级：59 MPa - 3级：88 MPa 材料 - 销钉：2024-T4或T351铝，SAE AMS-QQ-A-225/6，Alodine黄色符合MIL-DTL-5541和蜡 - 塞子：2024-T4或T351铝，SAE AMS-QQ-A-225/6，阳极氧化棕色符合MIL-A-8625 II型B 零件编号和规格 - 零件编号：PLGM0350010A - 尺寸：短 - D最大：3.5 mm - D最小：3.48 mm - C名义：3.66 mm - M名义：3 mm - K名义：2.56 mm - L名义：2.66 mm - 重量：0.09 g - A最小：3.4 mm - N直径参考：2.7 mm - W最小：3.2 mm - 铰孔直径1级：H10 * 3.50 - 3.56 - 铰孔直径2级：H9 * 3.50 - 3.54 - 铰孔直径3级：H7 * 3.50 - 3.51 替换零件和配件 - 安装工具套件：CUTA1250203A - 提取工具套件：CUTM0350103B - 量规：CUTM0351103A 有关尺寸，请参阅零件编号和规格选项卡。 有关更多信息，请参阅航空航天、能源和赛车解决方案技术液压手册（第A38页）。 CAD包络可用：3.50铝制公制Lee塞子模型 产品关键事实 - 塞子直径：3.50 mm - 最大可密封通道直径：2.7 mm - 证明压力：88 MPa - 塞子材料：铝 - 外壳材料：铝 特性 / 技术规格 - 产品系列：Lee塞子 - 材料：2024-T4或T351铝 - 表面处理：Alodine黄色符合MIL-DTL-5541和蜡（销钉），阳极氧化棕色符合MIL-A-8625 II型B（塞子） - 证明压力：高达88 MPa（3级） - 塞子直径：3.50 mm - 最大可密封通道直径：2.7 mm - 重量：0.09 g - 零件编号：PLGM0350010A
