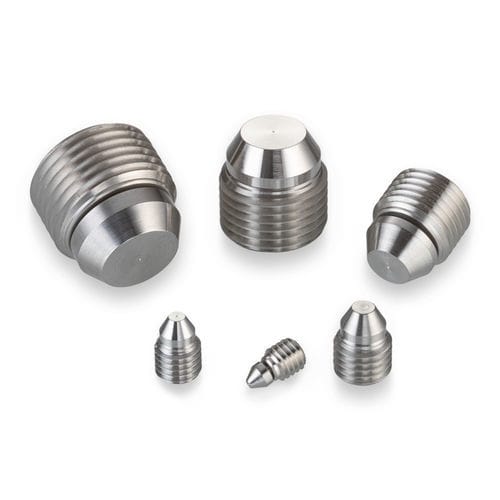

圆柱塞子 PLAA3124010A

螺纹不锈钢铝制

这种螺纹保持的塞子设计用于仅在安装孔上施加轴向力，使其非常适合密封薄壁孔。它使用金属对金属的密封用于高压应用，并且可拆卸和可重复使用，提供对密封通道的轻松访问。A.F.O.塞子具有独特的浮动密封，可以自我对准，以允许螺纹孔与通孔不完全同心。尺寸范围从0.19到0.75英寸。 - 塞子直径：0.312英寸 - 最大可密封通道直径：0.209英寸 - 证明压力：56,000 psi - 塞子材料：不锈钢 - 外壳材料：铝或不锈钢 一般性能 - 证明压力（psi x 1000）：不锈钢：56，铝：26，AISI 8630：56 材料 - 螺纹体：303 CRES，规格：QQ-S-763C和AMS 5640类型I，表面处理：钝化 - 鼻部：15-5 PH CRES，规格：AMS 5659，表面处理：钝化 尺寸视图和安装孔详细信息 有关尺寸，请参阅零件编号和规格选项卡。 零件编号和规格 - 零件编号：PLAA3124010A - A Min.：0.136 - A Max.：0.209 - D Nom.：0.119 - E* Min.：0.412 - F Min.：0.09 - 重量（g）：2.1 - B 螺纹：0.312 - 24 - C 参考：0.415 - G 六角：0.156 *尺寸（E）将随尺寸（A）的变化而变化。所有尺寸均以英寸为单位。此信息仅供参考。 替换零件和配件 - 压印工具零件编号：CUTA3120163A - 所需工具旋转：150° +/- 30° - （参考）压印扭矩（铝外壳）：85 in-lbs - 安装扭矩（铝外壳）：75 in-lbs - （参考）压印扭矩（钢/AISI 8630外壳）：180 in-lbs - 安装扭矩（钢/AISI 8630外壳）：90 in-lbs - CAD 包络：312不锈钢A.F.O.塞子模型（可根据要求提供） - 手册：航空航天、能源和赛车解决方案的技术液压手册（参见文档中的PDF） - 产品视频：Lee塞子扩展塞子的功能和优点概述（参见视频链接） - 文章：双密封A.F.O.®塞子提供预充和清除功能 关键技术规格： - 塞子直径：0.312英寸 - 最大可密封通道直径：0.209英寸 - 证明压力：56,000 psi - 塞子材料：不锈钢 - 外壳材料：铝或不锈钢 - 螺纹体材料：303 CRES - 鼻部材料：15-5 PH CRES - 螺纹：0.312 - 24 - 重量：2.1 g
